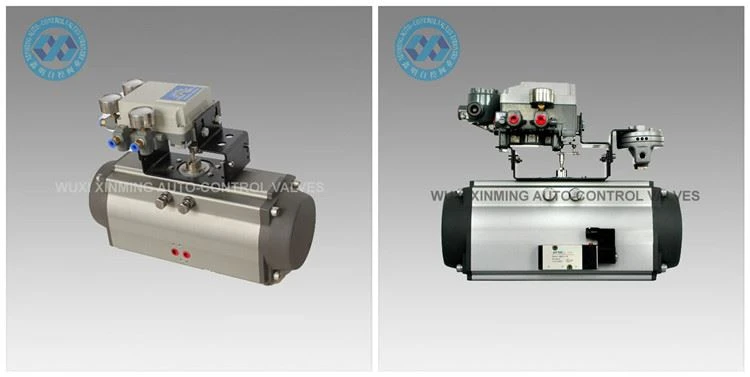

Produkta ievads
AT pneimatisko izpildmehānismu izmanto, lai automātiski kontrolētu droseļvārstus, lodveida vārstus un mašīnas ar rotējošu kustību. Precīzi liešanas alumīnija sakausējuma divpakāpju virzuļi ar cietu oksidācijas apstrādi uzlabo rotācijas leņķa precizitāti un kalpošanas laiku. XM sērijas statīvu un zobratu pneimatiskie rotējošie izpildmehānismi ir unikāli pēc stila, progresīvas tehnoloģijas, precīzi izgatavoti, ekonomiski un kompakti, un tos var tieši aprīkot ar citiem piederumiem, lai uzlabotu efektivitāti un ekonomiju.
Ātra informācija

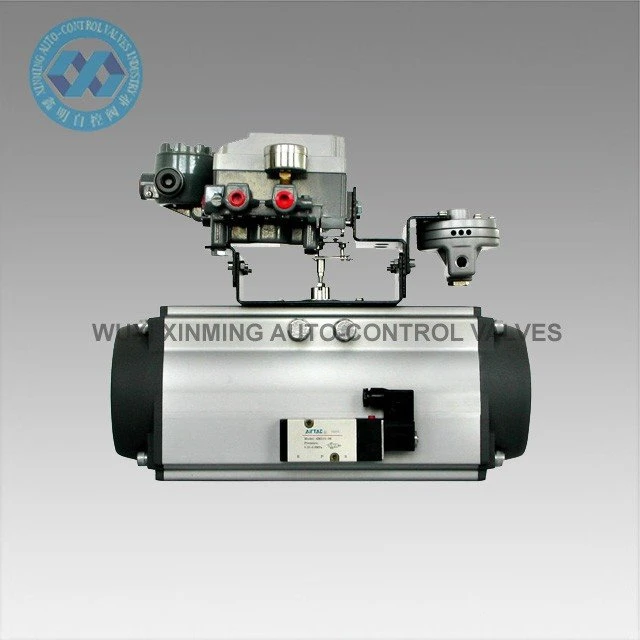

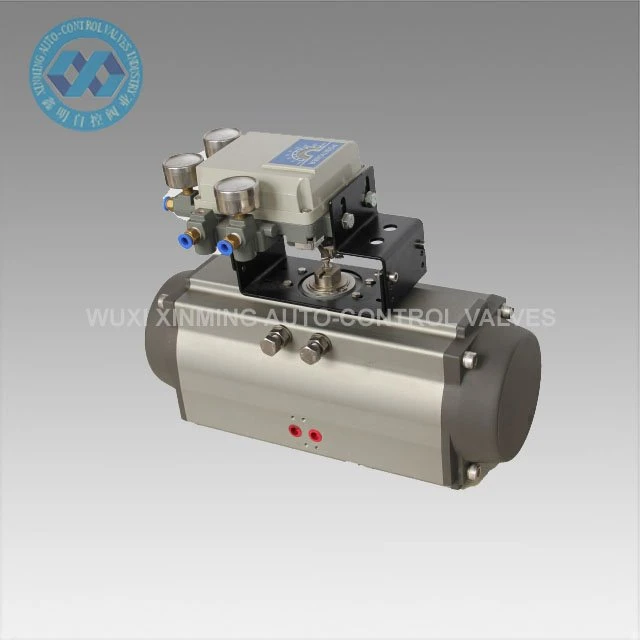

Produkta nosaukums: AT pneimatiskais izpildmehānisms
Zīmolu nosaukums: XM un OEM tiek pieņemti arī
Izpildmehānisma izmērs: 32mm-400mm
Rotācijas leņķis: 0 ° ~ 90 ° (± 5 °)
Darba temperatūras diapazons: -20 ℃ ~ +80 ℃ (standarta)
-40 ℃ ~ +80 ℃ (zema temperatūra)
-15 ℃ ~ 150 ℃ (augsta temperatūra)
Gaisa padeves spiediens: 0,2 ~ 0,8 MPa, maks. 10 MPa
Augšējais savienojums: VDI/VDE3845 NAMUR
Apakšējais savienojums: ISO 5211 un DIN3337
Materiāls: alumīnija sakausējums
Struktūra: bagāžnieks un zobrats, divu statīvu virzuļi
Pievada korpusa virsmas apstrāde: cieta anodēta vai iegremdēta oksidācija
Beigu vāciņa krāsa: melni pelēka, melna, tumši zila, debeszila, sarkana, oranža, zaļa utt.
Sertifikācija: CE, ATEX, SIL3, ISO9001: 2016
Tehniskais parametrs
XM AT PNEUMATIC ACTUATOR OUTPUT TORQUE TABLE
Modelis | Ieejas gaisa spiediens (vienība: bārs) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Gaisa spiediena izejas griezes moments (Nm) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

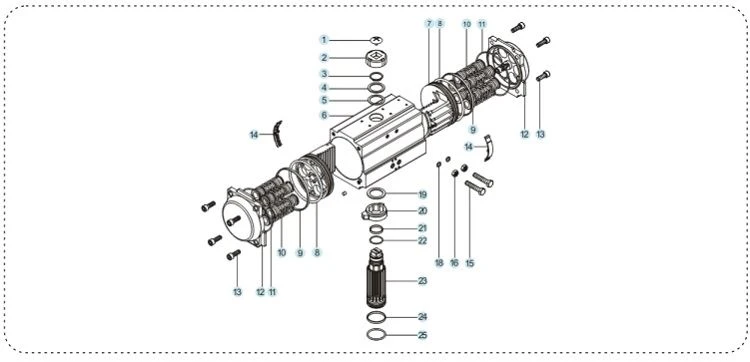

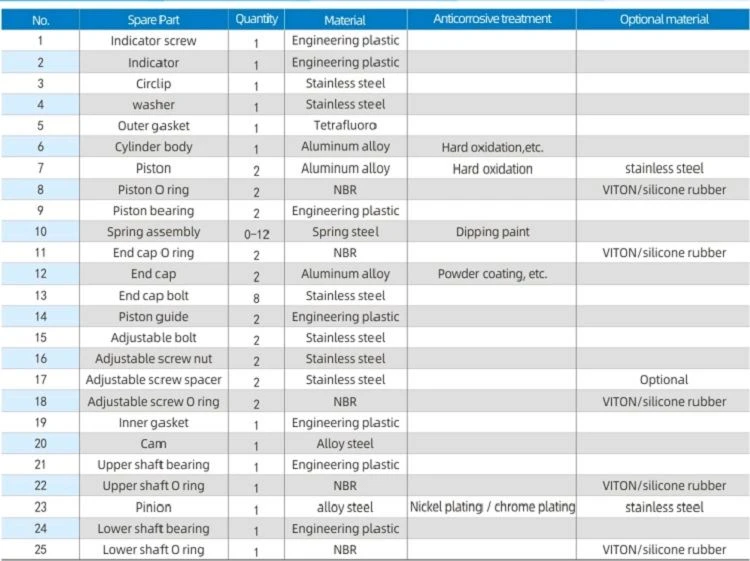

Rezerves daļas un materiāls

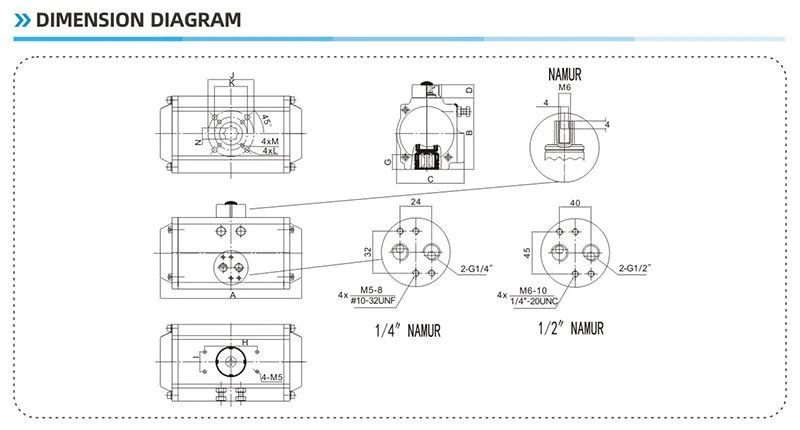

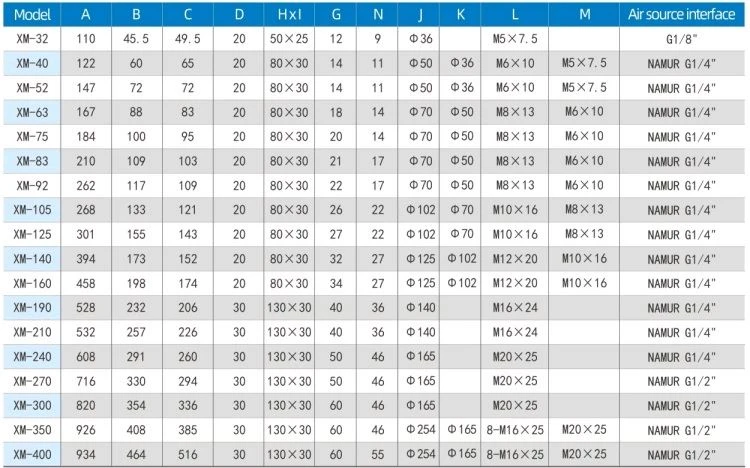

Izmēru diagramma
Priekšrocība
1) Visas svarīgās rezerves daļas tiks apstrādātas ar cietu anodēšanu, lai lielā mērā palielinātu izturību, lai nodrošinātu labu sniegumu un kalpošanas laiku.
2) Visi procesi tiek veidoti vienreiz, izmantojot CNC, lai nodrošinātu procesa precizitāti un darba mūžu.
Uzņēmuma ievads
Kopš 2007. gada WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD ir izveidojis.
Mēs galvenokārt ražojam pneimatisko pievadu, pneimatisko lodveida vārstu, pneimatisko tauriņa vārstu, pneimatisko/elektrisko vadības vārstu utt.

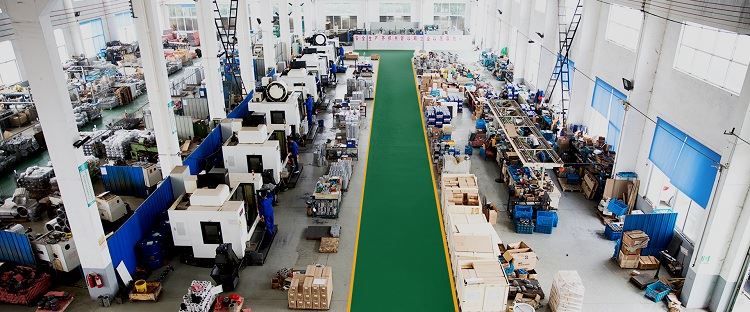

Mūsu uzņēmumam ir uzlabotas apstrādes iekārtas un sarežģītas testēšanas iekārtas. Mūsu apstrādes iekārtās ietilpst virpas, frēzmašīna, urbjmašīna, ēvele, urbjmašīna, CNC virpas, CNC apstrādes centri un citas iekārtas. Ir pavisam 30 komplekti, no kuriem ir 5 komplekti, kas importēti vertikālā mašīnu centrā, un vairāki komplekti uzlabotas CNC virpas.
