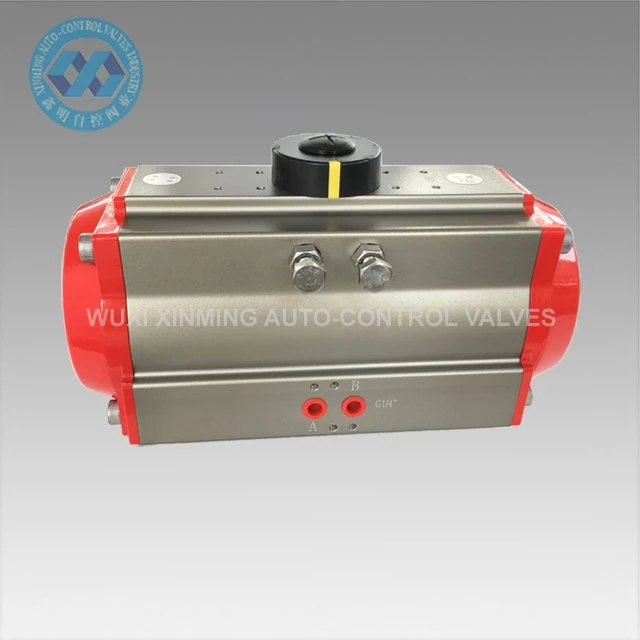

Pneimatiskie rotējošie izpildmehānismi izmanto saspiestu gaisu, lai radītu darbības enerģiju. Daži ir paredzēti vārstu tālvadībai. Pneimatiskie rotējošie izpildmehānismi ir izturīgi, nodrošina lielus spēkus salīdzinājumā ar to izmēru, un tos var izmantot bīstamā vidē.
Produkta informācija:
| Produkta nosaukums | Pneimatiskais rotējošais izpildmehānisms |
| Zīmola nosaukums | Tiek pieņemti arī XM un OEM |
| Izpildmehānisma izmērs | 32-400 mm |
| Rotācijas leņķis | 0 grādi ~ 90 grādi (±5 grādi) |
| Darba temperatūras diapazons |
-20 grādi ~ +80 grādi (standarta) -40 grādi ~+80 grādi (zema temperatūra) -15 grādi ~ 150 grādi (augsta temperatūra) |
| Gaisa padeves spiediens | 0,2–0,8 MPa, 10 MPa maks |
| Augšējais savienojums | VDI/VDE3845 NAMUR |
| Apakšējais savienojums | ISO 5211 un DIN 3337 |
| Materiāls | Alumīnija sakausējums |
| Struktūra | zobstieņa un zobrata, divu plauktu virzuļi |
| Izpildmehānisma korpusa virsmas apstrāde | cieti{0}}anodēts |
| Gala vāciņa krāsa | melna, melna, tumši zila, debeszila, sarkana, oranža, zaļa utt. |
| Sertifikācija | CE, ATEX, SIL3, ISO9001:2016 |

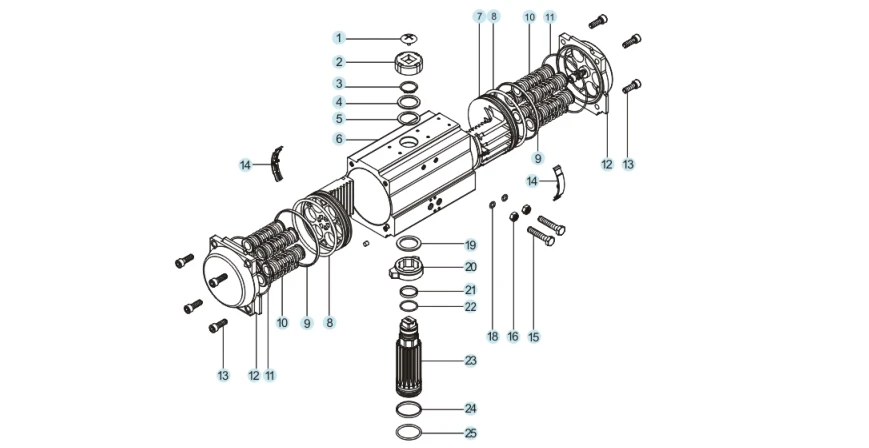

Rezerves daļas un materiāli:
| NĒ. | Rezerves daļa | Daudzums | Materiāls | Pretkorozijas apstrāde | Izvēles materiāls |
| 1 | Indikatora skrūve | 1 | Inženierplastika | ||
| 2 | Indikators | 1 | Inženierplastika | ||
| 3 | Aplis | 1 | Nerūsējošais tērauds | ||
| 4 | Paplāksne | 1 | Nerūsējošais tērauds | ||
| 5 | Ārējā blīve | 1 | Tetrafluors | ||
| 6 | Cilindra korpuss | 1 | Alumīnija sakausējums | Cietā oksidēšana utt. | |
| 7 | Virzulis | 2 | Alumīnija sakausējums | Cieta oksidēšana | Nerūsējošais tērauds |
| 8 | Virzuļa O gredzens | 2 | NBR | VITON/silikona gumija | |
| 9 | Virzuļa gultnis | 2 | Inženierplastika | ||
| 10 | Pavasara montāža | 0-12 | Atsperu tērauds | Iegremdēšanas krāsa | |
| 11 | Gala vāciņa O gredzens | 2 | NBR | VITON/silikona gumija | |
| 12 | Gala vāciņš | 2 | Alumīnija sakausējums | Pulverkrāsošana utt. | |
| 13 | Gala vāciņa skrūve | 8 | Nerūsējošais tērauds | ||
| 14 | Virzuļa vadotne | 2 | Inženierplastika | ||
| 15 | Regulējama skrūve | 2 | Nerūsējošais tērauds | ||
| 16 | Regulējams skrūvju uzgrieznis | 2 | Nerūsējošais tērauds | ||
| 17 | Regulējams skrūvju starplikas | 2 | Nerūsējošais tērauds | Pēc izvēles | |
| 18 | Regulējams skrūves O gredzens | 2 | NBR | VITON/silikona gumija | |
| 19 | Iekšējā blīve | 1 | Inženierplastika | ||
| 20 | Cam | 1 | Leģētais tērauds | ||
| 21 | Augšējā vārpstas gultnis | 1 | Inženierplastika | ||
| 22 | Augšējā vārpstas O gredzens | 1 | NBR | VITON/silikona gumija | |
| 23 | Zobstienis | 1 | Leģētais tērauds | Niķelēšana / hromēšana | Nerūsējošais tērauds |
| 24 | Apakšējā vārpstas gultnis | 1 | Inženierplastika | ||
| 25 | Apakšējā vārpstas O gredzens | 1 | NBR | VITON/silikona gumija |

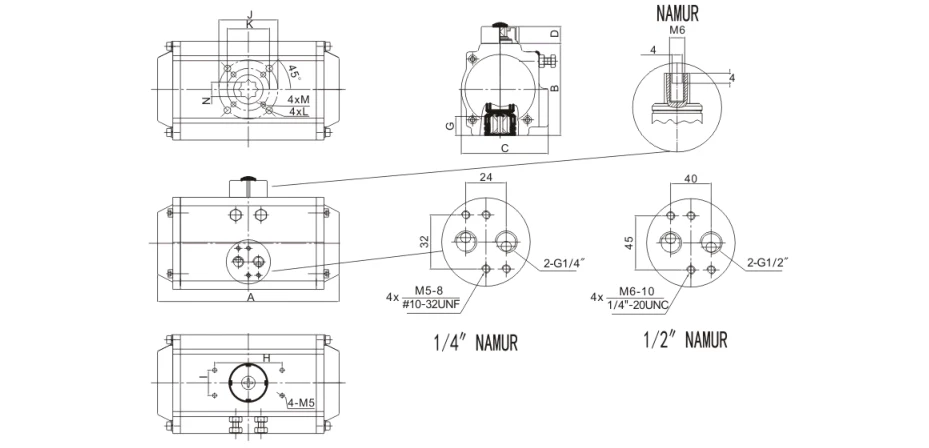

Izmēru diagramma:
Produkta specifikācijas:
| Modelis | A | B | C | D | H×I | G | N | J | K | L | M | Gaisa{0}}avota saskarne |
| XM-32 | 110 | 45.5 | 49.5 | 20 | 50×25 | 12 | 9 | Φ36 | M5×7.5 | G1/8" | ||
| XM-40 | 122 | 60 | 65 | 20 | 80×30 | 14 | 11 | Φ50 | Φ36 | M6×10 | M5×7.5 | NAMUR G1/4" |
| XM-52 | 147 | 72 | 72 | 20 | 80×30 | 14 | 11 | Φ50 | Φ36 | M6×10 | M5×7.5 | NAMUR G1/4" |
| XM-63 | 167 | 88 | 83 | 20 | 80×30 | 18 | 14 | Φ70 | Φ50 | M8×13 | M6×10 | NAMUR G1/4" |
| XM-75 | 184 | 100 | 95 | 20 | 80×30 | 20 | 14 | Φ70 | Φ50 | M8×13 | M6×10 | NAMUR G1/4" |
| XM-83 | 210 | 109 | 103 | 20 | 80×30 | 21 | 17 | Φ70 | Φ50 | M8×13 | M6×10 | NAMUR G1/4" |
| XM-92 | 262 | 117 | 109 | 20 | 80×30 | 22 | 17 | Φ70 | Φ50 | M8×13 | M6×10 | NAMUR G1/4" |
| XM-105 | 268 | 133 | 121 | 20 | 80×30 | 26 | 22 | Φ102 | Φ70 | M10×16 | M8×13 | NAMUR G1/4" |
| XM-125 | 301 | 155 | 143 | 20 | 80×30 | 27 | 22 | Φ102 | Φ70 | M10×16 | M8×13 | NAMUR G1/4" |
| XM-140 | 394 | 173 | 152 | 20 | 80×30 | 32 | 27 | Φ125 | Φ102 | M12×20 | M10×16 | NAMUR G1/4" |
| XM-160 | 458 | 198 | 174 | 20 | 80×30 | 34 | 27 | Φ125 | Φ102 | M12×20 | M10×16 | NAMUR G1/4" |
| XM-190 | 528 | 232 | 206 | 30 | 130×30 | 40 | 36 | Φ140 | M16×24 | NAMUR G1/4" | ||
| XM-210 | 532 | 257 | 226 | 30 | 130×30 | 40 | 36 | Φ140 | M16×24 | NAMUR G1/4" | ||
| XM-240 | 608 | 291 | 260 | 30 | 130×30 | 50 | 46 | Φ165 | M20×25 | NAMUR G1/4" | ||
| XM-270 | 716 | 330 | 294 | 30 | 130×30 | 50 | 46 | Φ165 | M20×25 | NAMUR G1/2" | ||
| XM-300 | 820 | 354 | 336 | 30 | 130×30 | 60 | 46 | Φ165 | M20×25 | NAMUR G1/2" | ||
| XM-350 | 926 | 408 | 385 | 30 | 130×30 | 60 | 46 | Φ254 | Φ165 | 8-M16×25 | M20×25 | NAMUR G1/2" |
| XM-400 | 934 | 464 | 516 | 30 | 130×30 | 60 | 55 | Φ254 | Φ165 | 8-M16×25 | M20×25 | NAMUR G1/2" |
Priekšrocība
1) Visas svarīgās rezerves daļas tiks apstrādātas ar cietu anodēšanu, lai palielinātu to izturību un nodrošinātu labu veiktspēju un kalpošanas laiku.
2) Visus procesus vienreiz-veido CNC, lai nodrošinātu procesa precizitāti un kalpošanas laiku.
Pieteikums
Pneimatiskie rotējošie izpildmehānismi var tikt pielietoti dažādās uzliesmojošās, kodīgās, putekļainās, spēcīga magnētiskā lauka, starojuma, vibrācijas un korozijas iekštelpu vai āra vidēs, un tos plaši izmanto elektroenerģijas, naftas ķīmijas, metalurģijas, naftas, dabasgāzes, pilsētās, ēkās un citās jomās. Ķīmiskā rūpniecība, naftas pārstrāde, kalnrūpniecība, spēkstacijas, metalurģija, būvniecība, medicīna, pārtika, dabasgāze, zinātniskie pētījumi utt.
Piegādes spēja
Piegādes spēja: 10000 vienības mēnesī, pneimatiskais rotējošais izpildmehānisms
Iepakošana un piegāde
Iepakojuma detaļas:
1) Atsevišķa kartona kārba ar putuplasta iepakojumu iekšpusē
2) Saplākšņa futrālis okeāna sūtīšanai
3) Saplākšņa palete gaisa pārvadājumiem
Izbraukšanas osta: Šanhaja, Ķīna
Izpildes laiks:
|
Daudzums (vienības) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
Apt. Laiks (dienas) |
Preces noliktavā |
7 |
20 |
Jāsarunā |
Mūsu pakalpojums
1) 7x24 stundu uzticības tālrunis
2) Stingra kvalitātes kontrole
3) Laba kvalitāte par izdevīgu cenu
4) Lielisks pēc-serviss
5) Tiešsaistes tehniskais atbalsts
6) Ātrs piegādes laiks

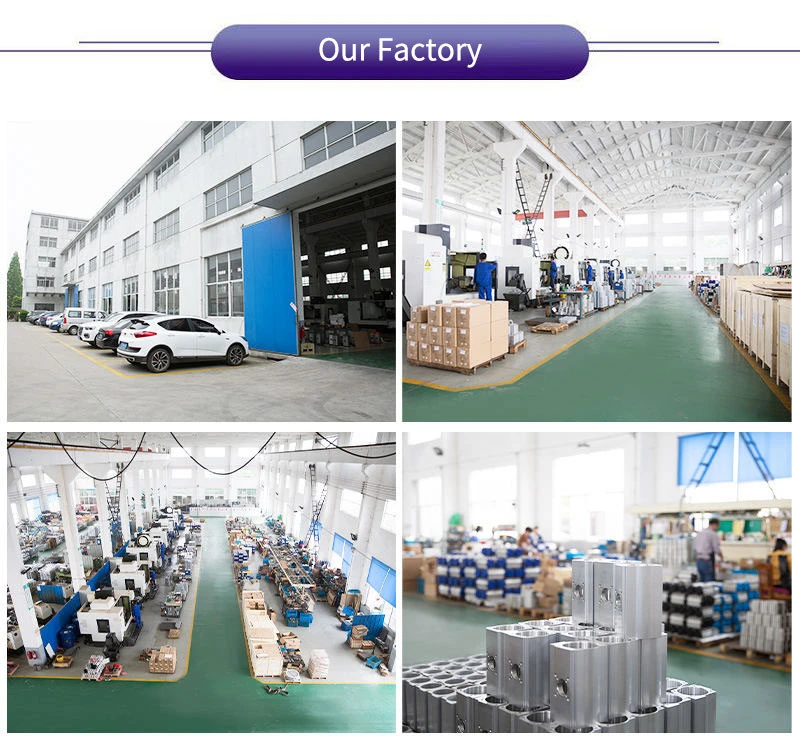

Par mums:
Wuxi Xinming Auto{0}}control Valves Co., Ltd. specializējas ISO9001 sertificētu XM sērijas pneimatisko izpildmehānismu un automātiskās vadības vārstu ražošanā, kas atbilst ISO5211/DIN3337/VDI/VDE-3845/NAMUR standartiem. Pateicoties uzlabotajām pētniecības un attīstības iespējām un ražošanas iekārtām, mūsu produkti kalpo dažādām nozarēm, tostarp naftas un gāzes, ķīmiskās rūpniecības un spēkstacijām, kas iemieso mūsu apņemšanos nodrošināt “Tehnoloģijas, pirmkārt, izcilība” ar novatoriskiem risinājumiem un uzticamu veiktspēju.
