Produkta ievads
180 grādu pneimatiskais pievads sastāv no dubultiem virzuļiem, ko vada statīvs un tapa. Ir divi modeļi. Viens ir dubultās darbības veids, bet otrs ir atsperes atgriešanās veids, kas var pielāgoties dažādām kodīgām vidēm telpās vai ārā.
Ātrā informācija

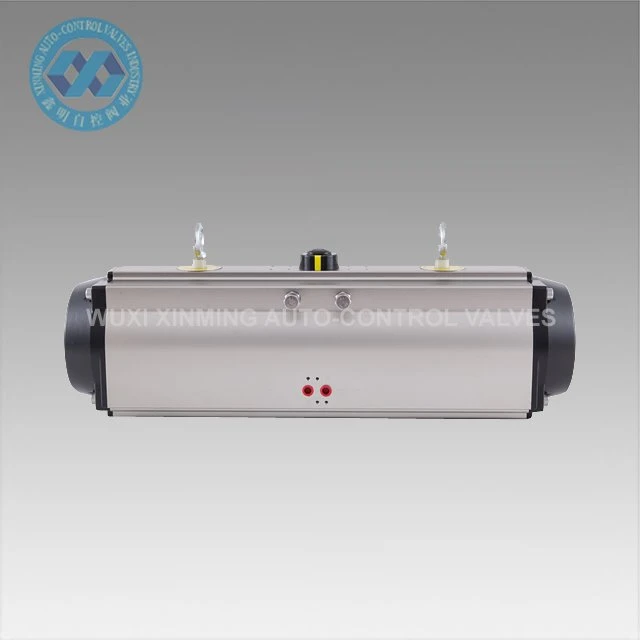

Produkta nosaukums: 180 grādu pneimatiskais pievads
Zīmola nosaukums: XM, un OEM arī tiek pieņemts
Izpildmehānisma izmērs: 32mm-400mm
Rotācijas leņķis: 0°~180°(±5°)
Darba temperatūras diapazons: -20°C~ +80°C(standarts)
-40°C ~+80°C (zema temperatūra)
-15°C ~150°C (augsta temperatūra)
Gaisa padeves spiediens: 0.2 ~ 0.8MPa, 10Mpa max
Augšējais savienojums: VDI/VDE3845 NAMUR
Apakšējais savienojums: ISO 5211 un DIN3337
Materiāls: Alumīnija sakausējums
Struktūra: statīvs un zobrats, dubultā plaukta virzuļi
Pievada ķermeņa virsmas apstrāde: cieti anodēta vai iemērkt oksidācija
End Cap Color: melns pelēks, melns, tumši zils, debeszils, sarkans, oranžs, zaļš utt.
Sertifikācija: CE, ATEX, SIL3, ISO9001:2016

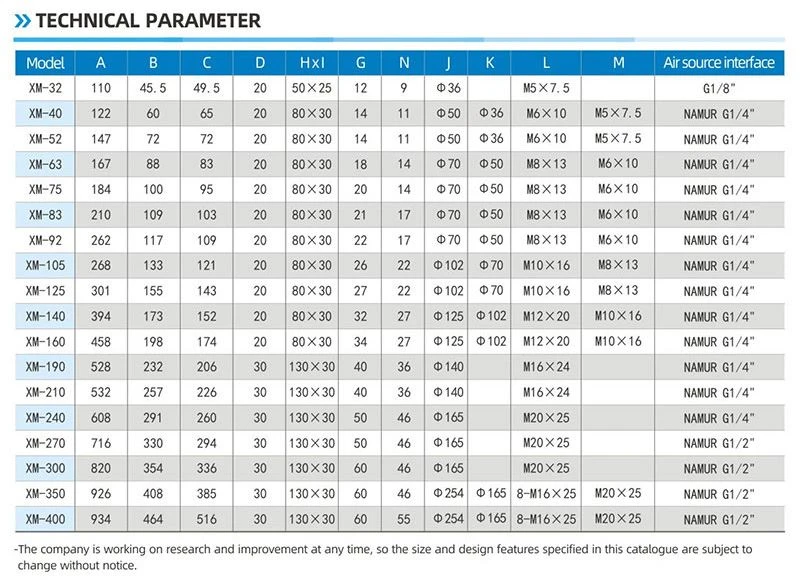

Tehniskais parametrs
XM 180 GRĀDU PNEIMATISKĀ IZPILDMEHĀNISMA IZEJAS GRIEZES MOMENTA TABULA
Modelis | Ieejas gaisa spiediens (vienība:bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Gaisa spiediena izejas griezes moments (N.m) | ||||||
XM-DA32-180° | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40-180° | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52-180° | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63-180° | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75-180° | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83-180° | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92-180° | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105-180° | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125-180° | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140-180° | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160-180° | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190-180° | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210-180° | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240-180° | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270-180° | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300-180° | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350-180° | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400-180° | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

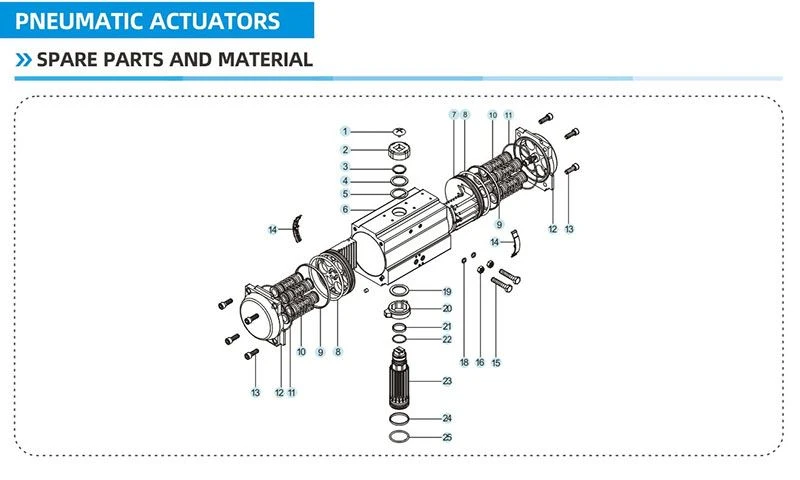

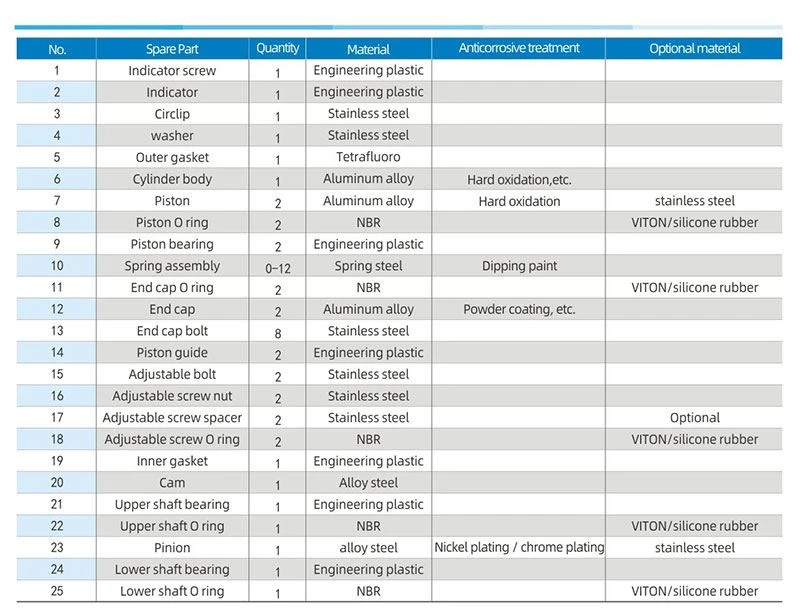

Rezerves daļas un materiāli

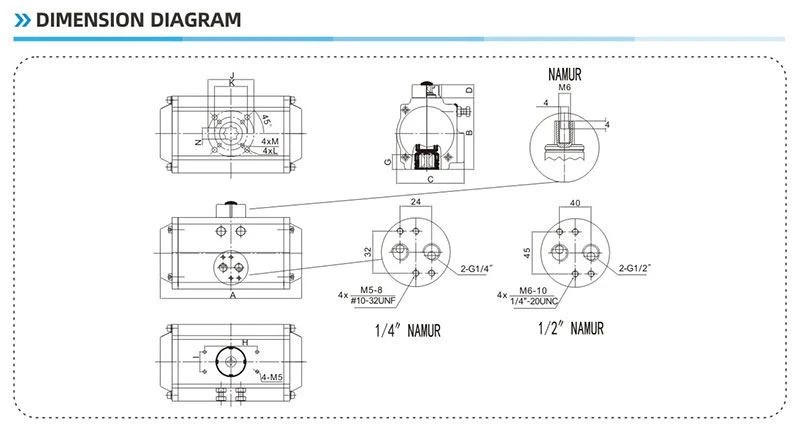

Dimensiju shēma
FAQ
1. jautājums: Vai apmaksas nosacījumu ietilpība?
A 1: T/T, L/C, Western Union.
2. jautājums: Tirdzniecības noteikumi?
A 2: Saskaņā ar Incoterms 2010, parasti ar EXW, FOB Shanghai, CFR, CIF un DDU.
Q 3: Kotācijas derīgums?
A 3: 30 dienu laikā.
Q 4: Pārvadājuma veidi?
A 4: pa jūru, pa gaisu, ar kurjerpasta transportu vai pa dzelzceļu.
Q 5: Garantija?
A 5: Viena gada kvalitātes garantija bez maksas un maksas pakalpojums mūža garumā.
Q 6: Uzstādīšana un apmācība?
A 6: parasts video norādījumi uzstādīšanai. Ja nepieciešams, tiek sniegti apmaksāti ārvalstu inženiertehniskie pakalpojumi.
Populāri tagi: 180 grādu pneimatiskais izpildmehānisms, Ķīna, piegādātāji, ražotāji, rūpnīca, pielāgota, nopirkt, noliktavā, bezmaksas paraugs
