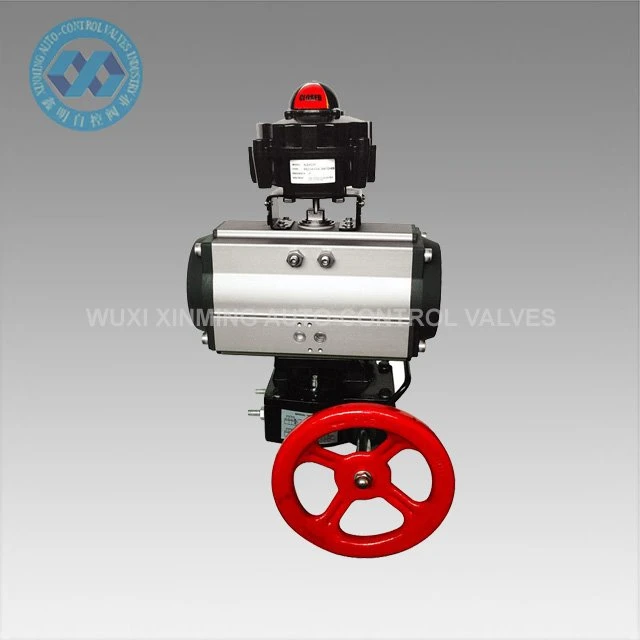

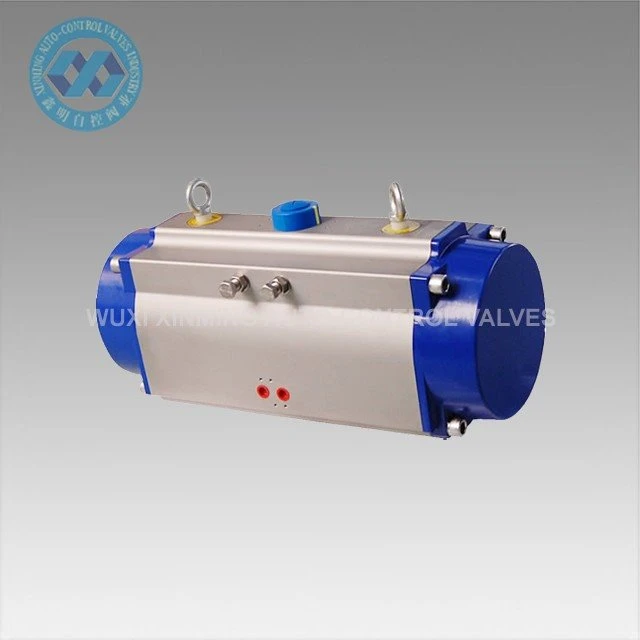

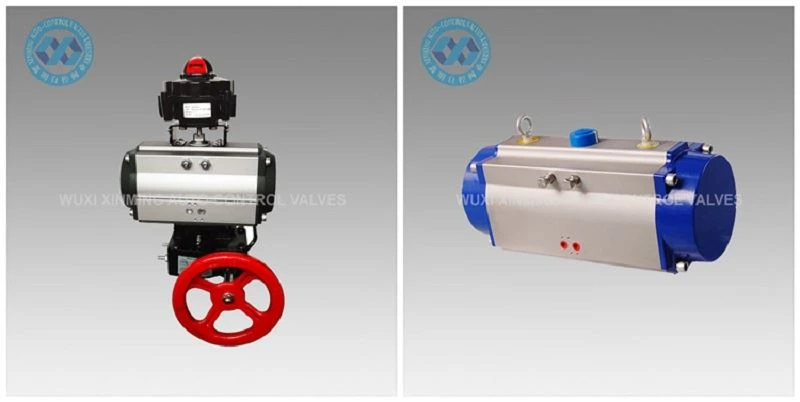

Produkta ievads
Ieslēgšanas-izslēgšanas pneimatisko izpildmehānismu izmanto, lai automātiski kontrolētu droseļvārstus, lodveida vārstus un mašīnas ar rotējošu kustību. Precīzi liešanas alumīnija sakausējuma divpakāpju virzuļi ar cietu oksidācijas apstrādi uzlabo rotācijas leņķa precizitāti un kalpošanas laiku. Izpildmehānisma korpuss ar cieto oksidāciju var efektīvi izvairīties no skrāpējumiem.
Ātra informācija
Produkta nosaukums: ieslēgta-izslēgta pneimatiskā izpildmehānisms
Zīmolu nosaukums: XM un OEM tiek pieņemti arī
Izpildmehānisma izmērs: 32mm-400mm
Rotācijas leņķis: 0 ° ~ 90 ° (± 5 °)
Darba temperatūras diapazons: -20 ℃ ~ +80 ℃ (standarta)
-40 ℃ ~ +80 ℃ (zema temperatūra)
-15 ℃ ~ 150 ℃ (augsta temperatūra)
Gaisa padeves spiediens: 0,2 ~ 0,8 MPa, maks. 10 MPa
Augšējais savienojums: VDI/VDE3845 NAMUR
Apakšējais savienojums: ISO 5211 un DIN3337
Materiāls: alumīnija sakausējums
Struktūra: bagāžnieks un zobrats, divu statīvu virzuļi
Pievada korpusa virsmas apstrāde: cieta anodēta vai iegremdēta oksidācija
Beigu vāciņa krāsa: melni pelēka, melna, tumši zila, debeszila, sarkana, oranža, zaļa utt.
Sertifikācija: CE, ATEX, SIL3, ISO9001: 2016
Tehniskais parametrs
XM ON-OFF PNEUMATIC ACTUATOR OUTPUT TORQUE TABLE
Modelis | Ieejas gaisa spiediens (vienība: bārs) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Gaisa spiediena izejas griezes moments (Nm) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

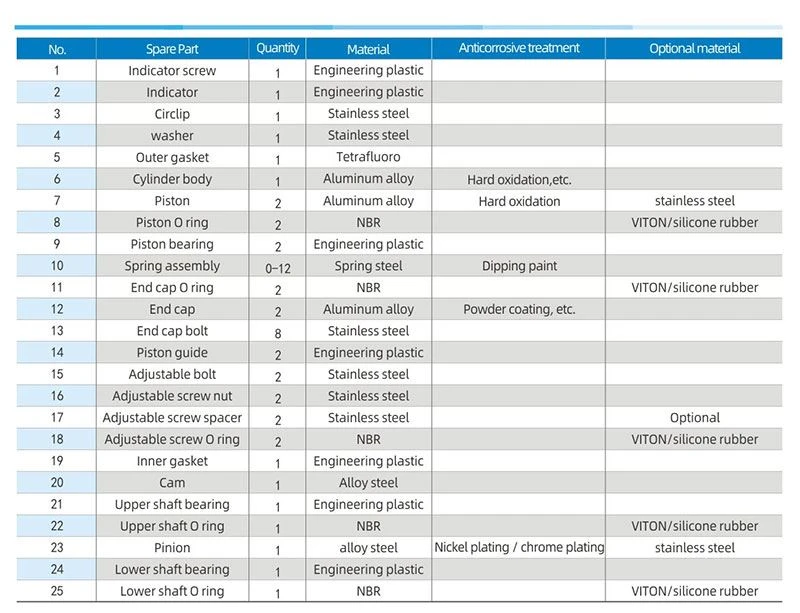

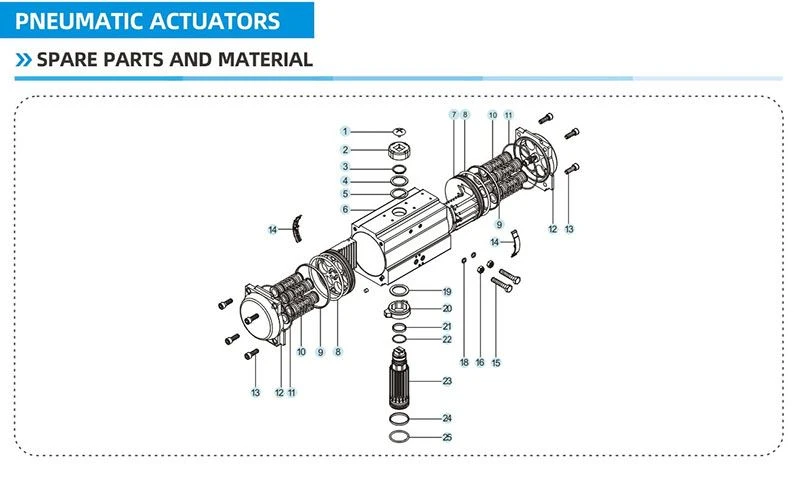

Rezerves daļas un materiāls

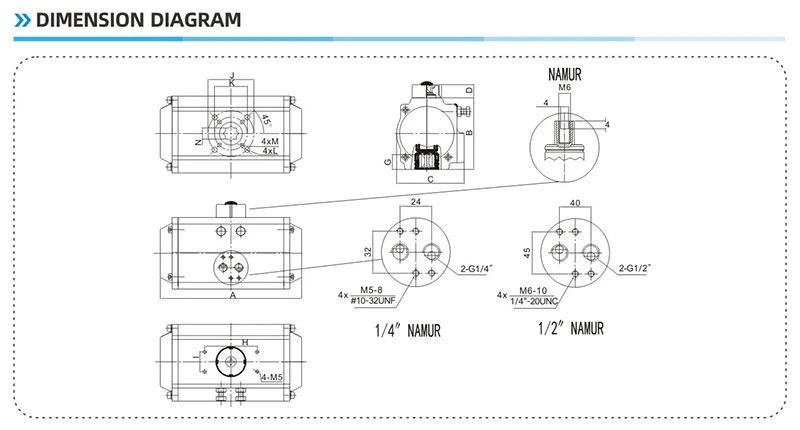

Izmēru diagramma
Piegādes iespējas
Piegādes iespējas: 10000 vienības mēnesī Pneimatiskais rotējošais izpildmehānisms
Iepakojuma&pastiprinātājs; Piegāde
Iepakojuma detaļas: 1). atsevišķa kartona kārba ar putu iepakojumu iekšpusē
2). Saplākšņa futrālis sūtīšanai okeānā
3). Saplākšņa palete gaisa pārvadāšanai
Izbraukšanas osta: Šanhaja, Ķīna
Izpildes laiks:
Daudzums (vienības) | 1-50 | 51-1000 | 1001-10000 | ＞10001 |
Apr. Laiks (dienas) | Preces noliktavā | 7 | 20 | Jāvienojas |
Priekšrocība
1) Visas svarīgās rezerves daļas tiks apstrādātas ar cietu anodēšanu, lai lielā mērā palielinātu izturību, lai nodrošinātu labu sniegumu un kalpošanas laiku.
2) Visi procesi tiek veidoti vienreiz, izmantojot CNC, lai nodrošinātu procesa precizitāti un darba mūžu.

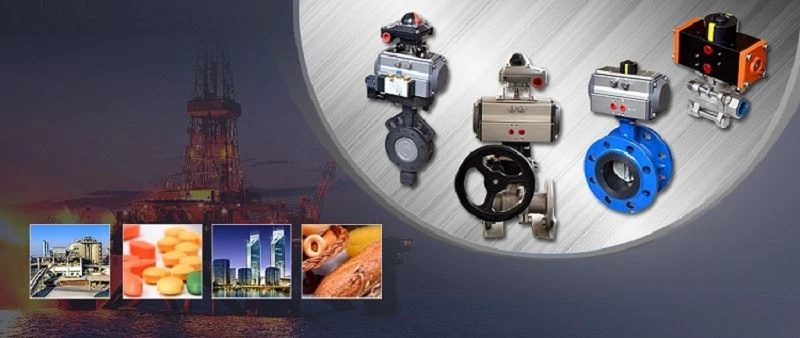

Pieteikums
Pneimatiskie statīvu un zobratu piedziņas var būt piemērotas dažādām uzliesmojošām, kodīgām, slodzēm, spēcīgam magnētiskajam laukam, starojumam, vibrāciju korozīvai videi iekštelpās vai ārā, ko plaši izmanto elektroenerģijas, naftas ķīmijas, metalurģijas, naftas, celtniecības, drenāžas, ķīmiskā rūpniecība, naftas pārstrāde, kalnrūpniecība, elektrostacija, metalurģija, arhitektūra, medicīna, pārtika, gāze, zinātniskie pētījumi utt.
Uzņēmuma ievads
Kopš 2007. gada WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD ir izveidojis.
Mēs galvenokārt ražojam pneimatisko pievadu, pneimatisko lodveida vārstu, pneimatisko tauriņa vārstu, pneimatisko/elektrisko vadības vārstu utt.
Mūsu uzņēmumam ir uzlabotas apstrādes iekārtas un sarežģītas testēšanas iekārtas. Mūsu apstrādes iekārtās ietilpst virpas, frēzmašīna, urbjmašīna, ēvele, urbjmašīna, CNC virpas, CNC apstrādes centri un citas iekārtas. Ir pavisam 30 komplekti, no kuriem ir 5 komplekti, kas importēti vertikālā mašīnu centrā, un vairāki komplekti uzlabotas CNC virpas.
Mūsu pakalpojums
1) 7x24 stundu uzticības tālrunis
2) Stingra kvalitātes kontrole
3) laba kvalitāte par izdevīgu cenu
4) Lielisks pēcapkalpošanās
5) Tiešsaistes tehniskais atbalsts
6) ātrs piegādes laiks
Bieži uzdotie jautājumi
1. jautājums: maksājumu nosacījumu jauda?
A 1: T/T, L/C, Western Union.
2. jautājums: tirdzniecības noteikumi?
A 2: In saskaņā ar Incoterms 2010, parasti ar EXW, FOB Shanghai, CFR, CIF un DDU.
3. jautājums: citāta derīgums?
A 3: 30 dienu laikā.
4. jautājums: nosūtīšanas veidi?
A 4: pa jūru, pa gaisu, ar ekspress vai pa dzelzceļu.
5. jautājums: garantija?
5: Viena gada kvalitātes garantija bezmaksas un mūža maksas pakalpojumam.
6. jautājums: uzstādīšana un apmācība?
A 6: normālas video vadlīnijas uzstādīšanai. Ja nepieciešams, tiek sniegts apmaksāts ārvalstu inženiertehniskais pakalpojums.
