Produkta ievads

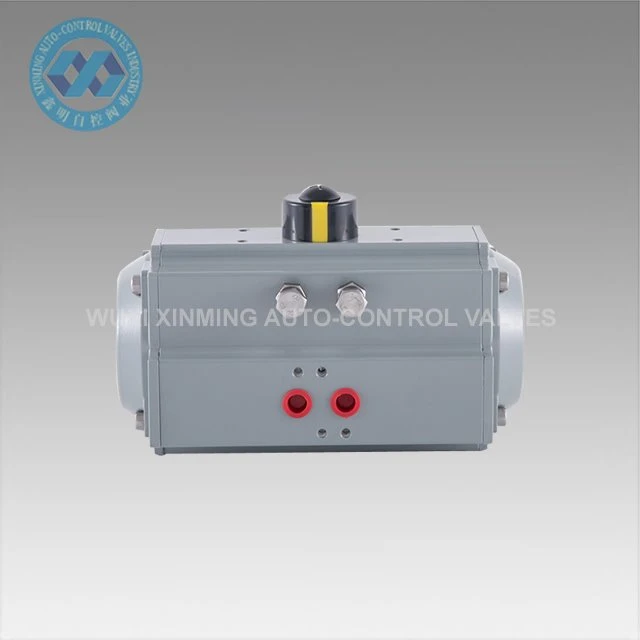

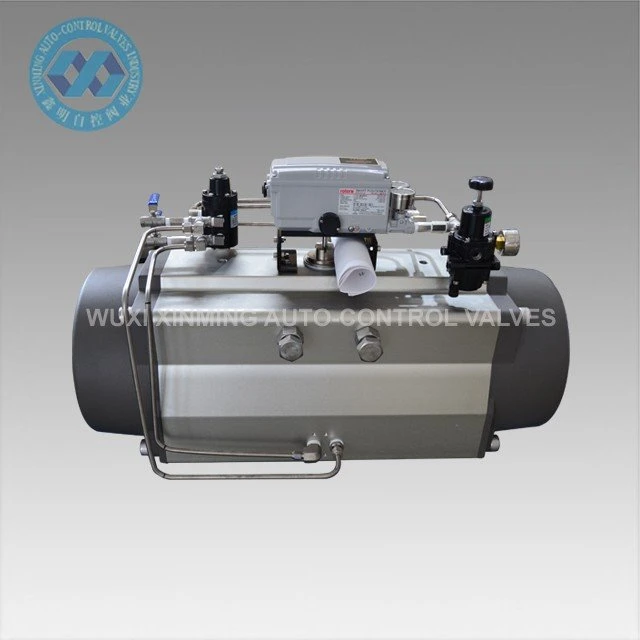

Alumīnija pneimatiskais izpildmehānisms tiek izmantots, lai automātiski vadītu droseļvārstus, lodveida vārstus un iekārtas ar rotējošu kustību.
Dizaina iezīmes
1. Vārsta korpuss un virzulis ir cieti anodēti.
2. Ja indikatora skrūve nav plastmasas, visas pārējās skrūves ir SS304.
3. Lieli un mazi izejas griezes momenti nav obligāti.
Ātra informācija
Produkta nosaukums: alumīnija pneimatiskais izpildmehānisms
Zīmola nosaukums: XM un tiek pieņemts arī OEM
Izpildmehānisma izmērs: 32mm-400mm
Rotary angle: 0 degree 90 degree (±5 degree )
Darba temperatūras diapazons: -20 grādi plus 80 grādi (standarta)
-40 grādi plus 80 grādi (zema temperatūra)
-15 grādi 150 grādi (augsta temperatūra)
Gaisa padeves spiediens: 0.20.8MPa, 10Mpa maks
Augšējais savienojums: VDI/VDE3845 NAMUR
Apakšējais savienojums: ISO 5211 un DIN3337
Materiāls: Alumīnija sakausējums
Struktūra: zobstieņa un zobrata, divu statņu virzuļi
Izpildmehānisma korpusa virsmas apstrāde: cieti anodēts ar pilnu epoksīda pārklājumu (pret vieglu koroziju)
Gala vāciņa krāsa: melna pelēka, melna, tumši zila, debeszila, sarkana, oranža, zaļa utt.
Sertifikācija: CE, ATEX, SIL3, ISO9001:2016
Tehniskais parametrs
XM ALUMĪNIJA PNEIMATISKĀ AKTUĀCIJA IZPĒJAS GRIEZES MOMENTA TABULA
Modelis | Ieplūdes gaisa spiediens (vienība: bārs) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Gaisa spiediena izejas griezes moments (Nm) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM{0}}DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
Rezerves daļas un materiāli
Izmēru diagramma
Uzņēmuma ievads
Kopš 2007. gada uzņēmums WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD ir izveidojis.
Mēs galvenokārt ražojam pneimatisko izpildmehānismu, pneimatisko lodvārstu, pneimatisko droseļvārstu, pneimatisko / elektrisko vadības vārstu utt.
Mūsu uzņēmumam ir uzlabotas apstrādes iekārtas un sarežģītas testēšanas iekārtas. Mūsu apstrādes iekārtās ietilpst virpas, frēzmašīna, urbjmašīna, ēvele, urbjmašīna, CNC virpas, CNC apstrādes centri un citas iekārtas. Kopumā ir 30 komplekti, no kuriem 5 komplekti ir importēti vertikālā mašīnu centrā un vairāki komplekti uzlabotas CNC virpas.
Piegādes spēja:10000 vienību mēnesī Pneimatiskais rotējošais izpildmehānisms
Iepakojuma piegāde
Sīkāka informācija par iepakojumu: 1). atsevišķa kartona kārba ar putuplasta iepakojumu iekšpusē
2). saplākšņa futrālis okeāna sūtījumiem
3). Saplākšņa palete gaisa pārvadājumiem
Izbraukšanas osta:Šanhaja, Ķīna
Izpildes laiks:
Daudzums (vienības) | 1-50 | 51-1000 | 1001-10000 | ＞10001 |
Apt. Laiks (dienas) | Preces noliktavā | 7 | 20 | Jāsarunā |
