Produkta ievads

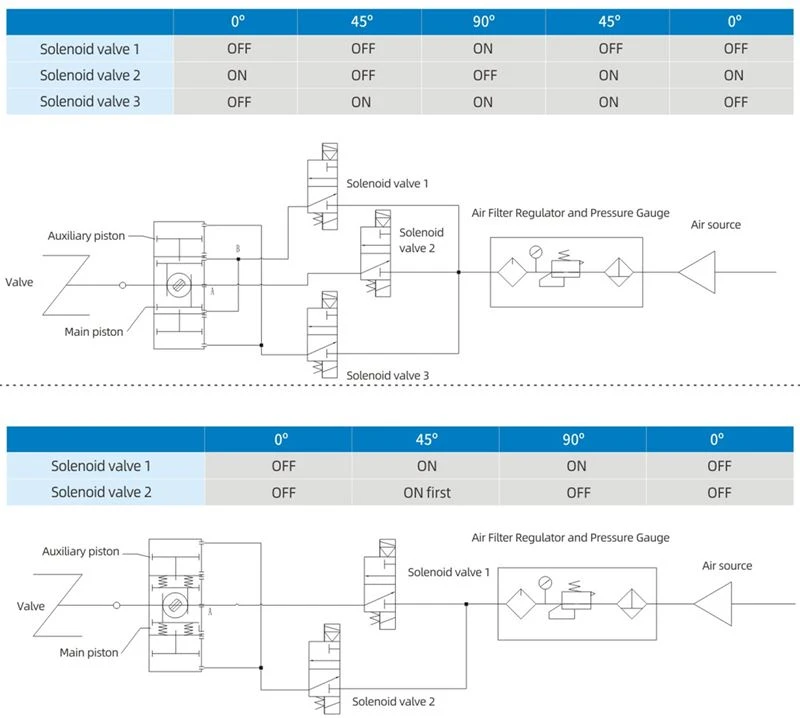

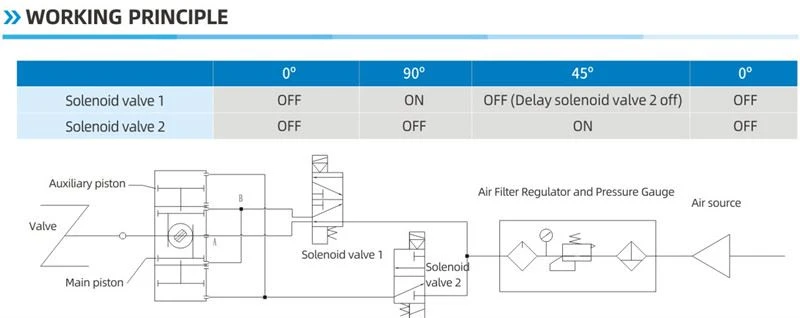

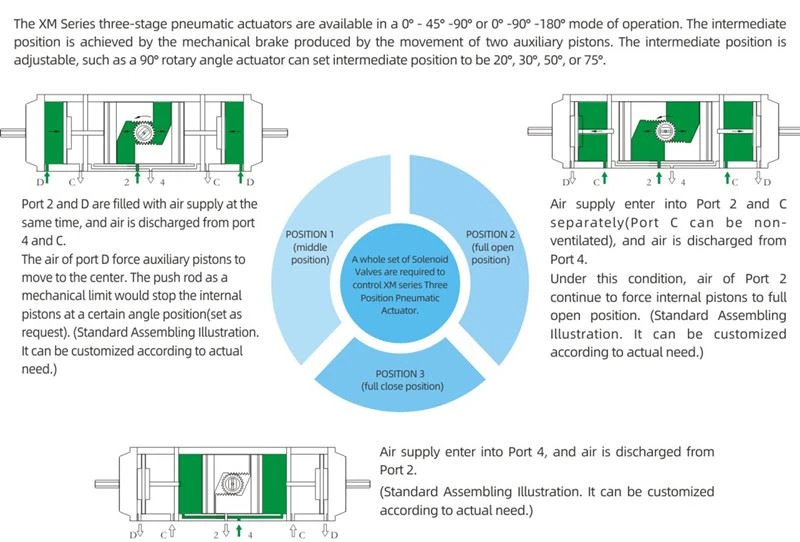

XM sērijas trīspakāpju pneimatiskie izpildmehānismi ir pieejami 0 grādu - 45 grādu -90 vai 0 grādu -90 grādu -180 grādu režīmā. darbība. Starpstāvoklis tiek sasniegts ar mehānisko bremzi, ko rada divu palīgvirzuļu kustība. Starppozīcija ir regulējama, piemēram, 90 grādu rotācijas leņķa izpildmehānisms var iestatīt starppozīciju uz 20 grādiem, 30 grādiem, 50 grādiem vai 75 grādiem.
Ātra informācija

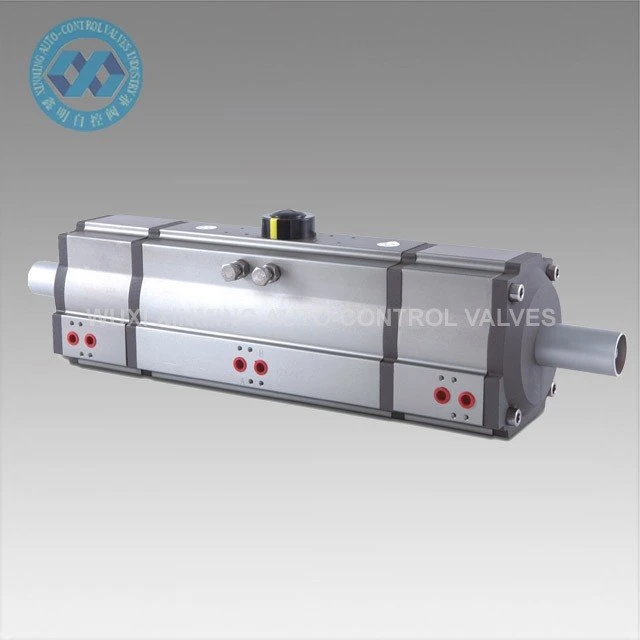

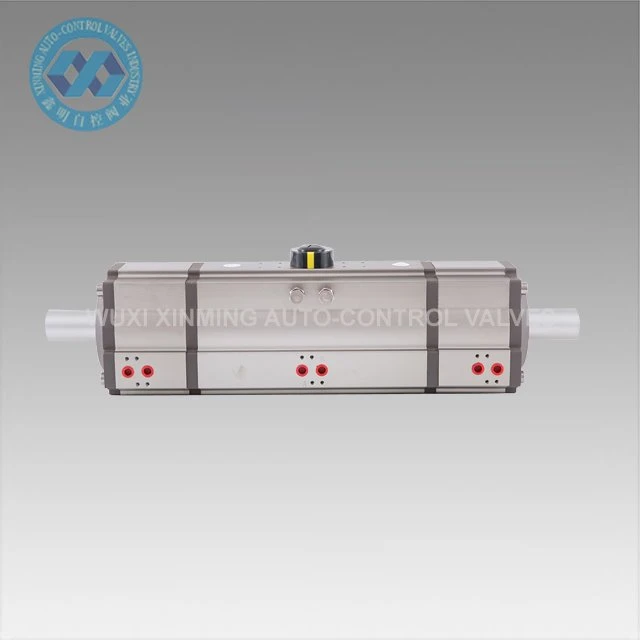

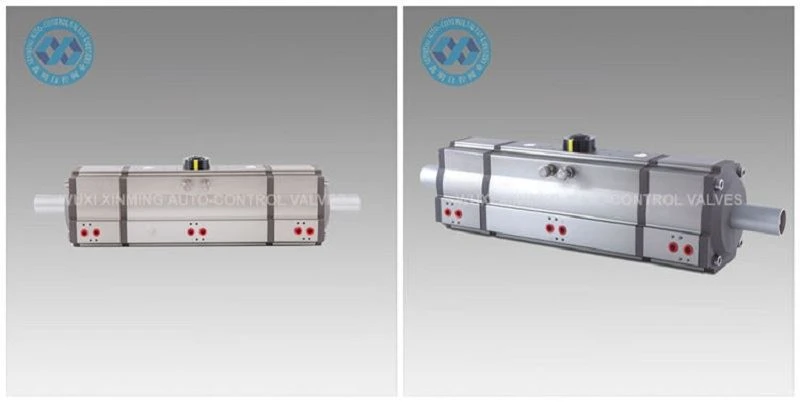

Produkta nosaukums: 3 pozīciju pneimatiskais izpildmehānisms
Zīmola nosaukums: XM un tiek pieņemts arī OEM
Izpildmehānisma izmērs: 32 mm-400mm

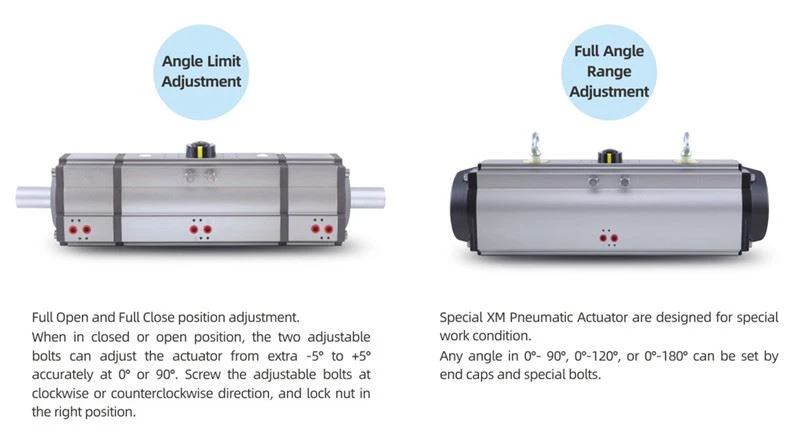

Rotācijas leņķis: 0 grādi ~180 grādi (±5 grādi)
Darba temperatūras diapazons: -20 grādi ~ plus 80 grādi (standarta)
-40 grādi ~ plus 80 grādi (zema temperatūra)
-15 grāds ~150 grādi (augsta temperatūra)
Gaisa padeves spiediens: {{0}}.2~0.8MPa, 10Mpa maks.
Augšējais savienojums: VDI/VDE3845 NAMUR
Apakšējais savienojums: ISO 5211 un DIN3337
Materiāls: Alumīnija sakausējums
Struktūra: zobstieņa un zobrata, divu statņu virzuļi
Izpildmehānisma korpusa virsmas apstrāde: cieta anodēšana vai iegremdēšana
Gala vāciņa krāsa: melna pelēka, melna, tumši zila, debeszila, sarkana, oranža, zaļa utt.
Sertifikācija: CE, ATEX, SIL3, ISO9001:2016
Pneimatisko pievadu priekšrocības
1. Pieņemiet nepārtrauktu gāzes signālu un izejas lineāro nobīdi (pēc elektrības/gāzes pārveidošanas ierīces pievienošanas tā var arī pieņemt nepārtrauktu elektrisko signālu), un daži var izvadīt leņķisko nobīdi, ja tie ir aprīkoti ar šūpuļsviru.
2. Tam ir pozitīvas un negatīvas funkcijas.
3. Kustības ātrums ir liels, bet, palielinoties slodzei, ātrums kļūs lēnāks.
4. Izejas spēks ir saistīts ar darba spiedienu.
5. Augsta uzticamība, bet vārstu nevar uzturēt pēc gāzes avota pārtraukuma (to var uzturēt pēc fiksējošā vārsta pievienošanas).
6. Ir neērti realizēt segmentu vadību un programmu vadību.
7. Vienkārša apkope un laba pielāgošanās videi.
8. Izejas jauda ir liela.
9, ar sprādziendrošu funkciju.
Piegādes spēja
Piegādes spēja: 10000 vienības mēnesī Pneimatiskais rotējošais izpildmehānisms
Iepakošana un piegāde
Sīkāka informācija par iepakojumu: 1). atsevišķa kartona kārba ar putuplasta iepakojumu iekšpusē
2). saplākšņa futrālis okeāna sūtījumiem
3). Saplākšņa palete gaisa pārvadājumiem
Priekšrocība
1) Visas svarīgās rezerves daļas tiks apstrādātas ar cieto anodēšanu, lai lielā mērā palielinātu izturību un nodrošinātu labu veiktspēju un kalpošanas laiku.

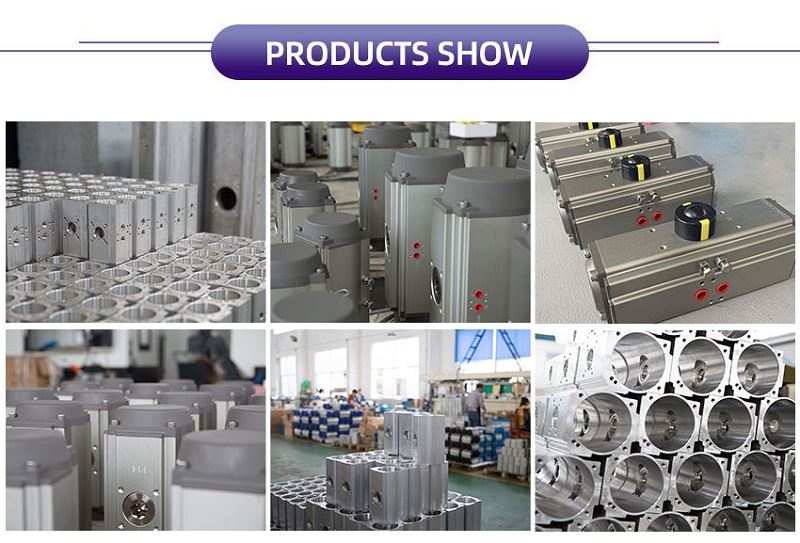

2) Visi procesi tiek vienreizēji veidoti ar CNC, lai nodrošinātu procesa precizitāti un kalpošanas laiku.
Tehniskais parametrs
XM 3 POZĪCIJAS PNEIMATISKĀ AKTUĀCIJA IZZES GROZES MOMENTA TABULA
Modelis | Ieplūdes gaisa spiediens (vienība: bārs) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Gaisa spiediena izejas griezes moments (Nm) | ||||||
XM-DA32-3S | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40-3S | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52-3S | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63-3S | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75-3S | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83-3S | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92-3S | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105-3S | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125-3S | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140-3S | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160-3S | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190-3S | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210-3S | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240-3S | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270-3S | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300-3S | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350-3S | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400-3S | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
Mūsu pakalpojums
1) 7x24 stundu uzticības tālrunis
2) Stingra kvalitātes kontrole
3) Laba kvalitāte par izdevīgu cenu
4) Lielisks pēcserviss
5) Tiešsaistes tehniskais atbalsts
6) ātrs piegādes laiks
