Produkta ievads
90 grādu pneimatiskajiem izpildmehānismiem ir unikāls stils, uzlabotas tehnoloģijas, precīza ražošana, ekonomisks un kompakts dizains, un tos var tieši aprīkot ar citiem piederumiem, lai uzlabotu efektivitāti un ekonomiju.
Ātra informācija

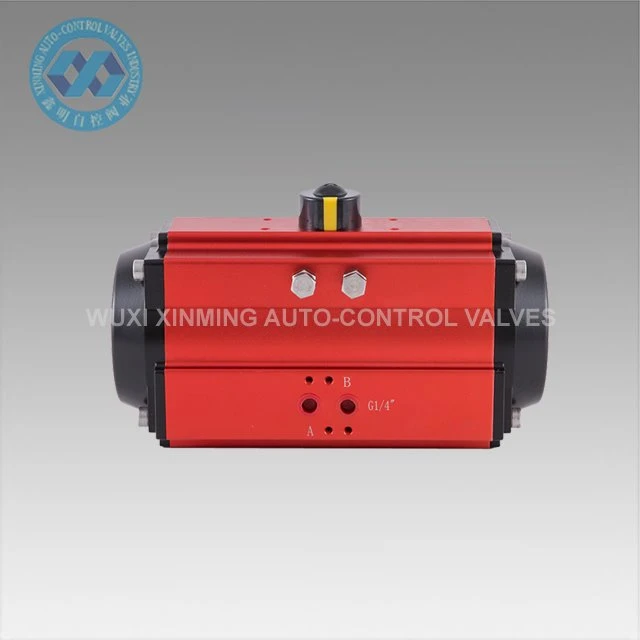

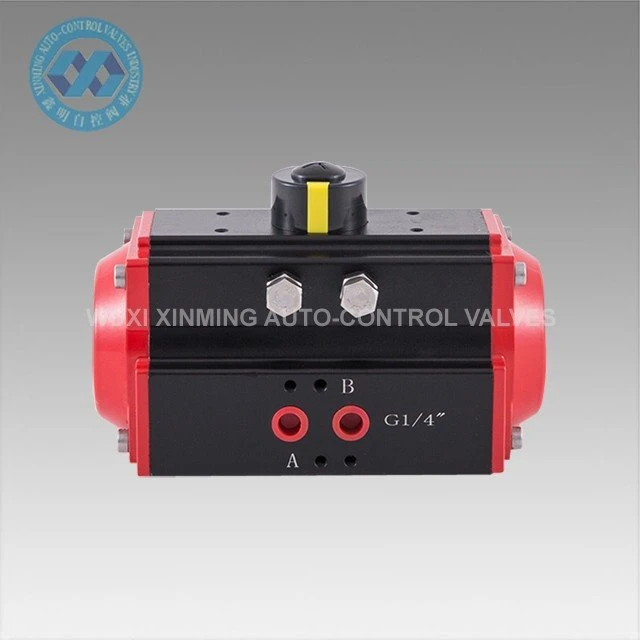

Produkta nosaukums: 90 grādu pneimatiskais izpildmehānisms
Zīmolu nosaukums: XM un OEM tiek pieņemti arī
Izpildmehānisma izmērs: 32mm-400mm
Rotācijas leņķis: 0 ° ~ 90 ° (± 5 °)
Darba temperatūras diapazons: -20 ℃ ~ +80 ℃ (standarta)
-40 ℃ ~ +80 ℃ (zema temperatūra)
-15 ℃ ~ 150 ℃ (augsta temperatūra)
Gaisa padeves spiediens: 0,2 ~ 0,8 MPa, maks. 10 MPa
Augšējais savienojums: VDI/VDE3845 NAMUR
Apakšējais savienojums: ISO 5211 un DIN3337
Materiāls: alumīnija sakausējums
Struktūra: bagāžnieks un zobrats, divu statīvu virzuļi
Pievada korpusa virsmas apstrāde: cieta anodēta vai iegremdēta oksidācija

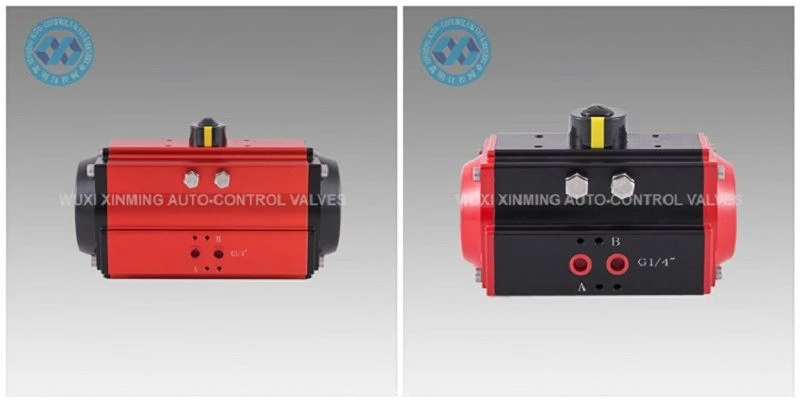

Beigu vāciņa krāsa: melni pelēka, melna, tumši zila, debesu zila, sarkana, oranža, zaļa utt.
Sertifikācija: CE, ATEX, SIL3, ISO9001: 2016

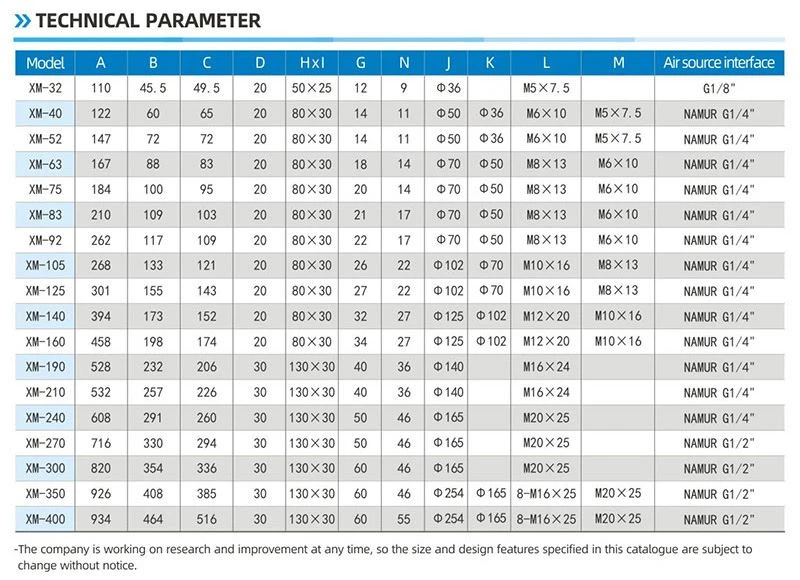

Tehniskais parametrs
XM 90 GRĀDA PNEIMĀTISKĀ IZSLĒGŠANAS IZSLĒGŠANAS MOMENTU TABULA
Modelis | Ieejas gaisa spiediens (vienība: bārs) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Gaisa spiediena izejas griezes moments (Nm) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

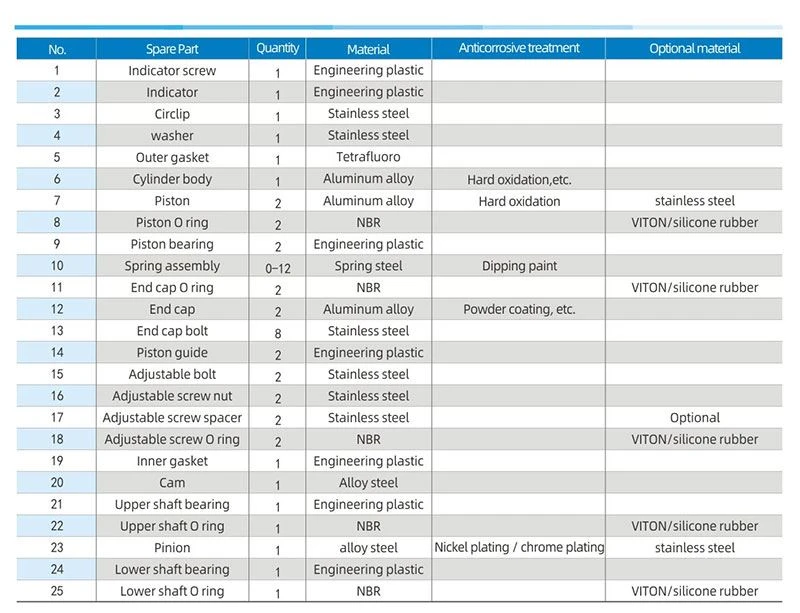

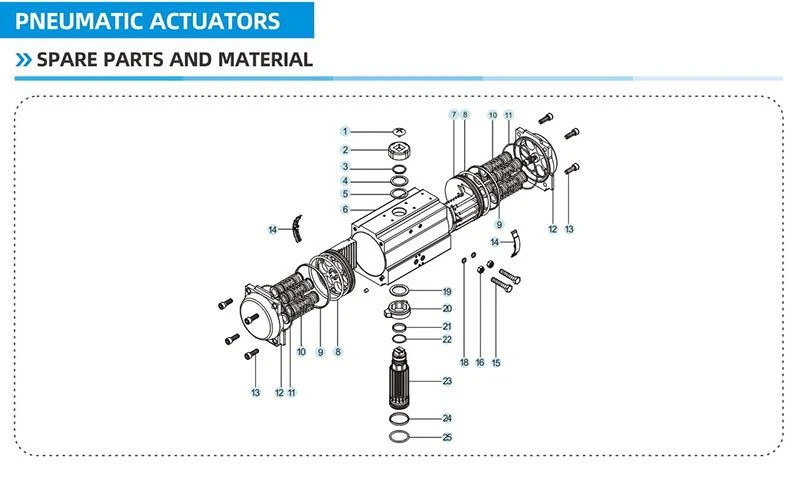

Rezerves daļas un materiāls

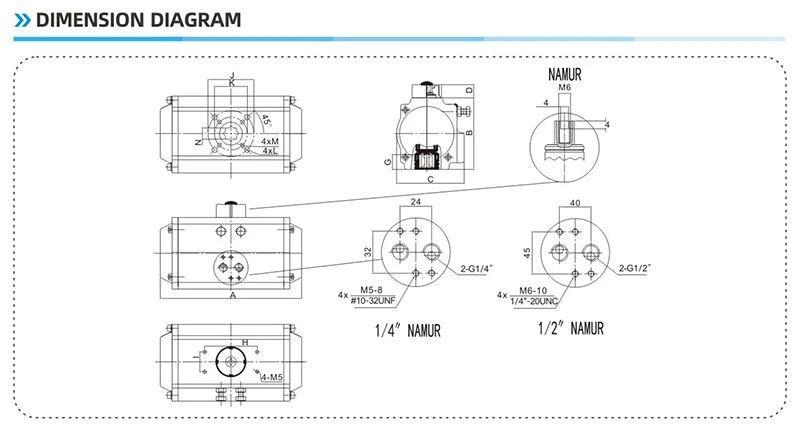

Izmēru diagramma
Iezīme
-Struktūra ir kompakts statīvs un zobratu pneimatiskā izpildmehānisms.
-Izmanto ceturkšņa pagrieziena vārstiem, lodveida vārstiem, droseļvārstiem un aizbāžņiem.
-Augstas kvalitātes alumīnija sakausējums, cieta anodēta virsma + Teflons.
-Augstas klases produkti, lieliska kvalitāte un perfekta sertifikācijas sistēma.
-Visi produkti tiek stingri pārbaudīti, kad tie iziet no rūpnīcas, un katrs izpildmehānisms ir marķēts ar ražošanas kodu, lai atvieglotu identifikāciju un izsekošanas pakalpojumus.
Priekšrocība
1) Visas svarīgās rezerves daļas tiks apstrādātas ar cietu anodēšanu, lai lielā mērā palielinātu izturību, lai nodrošinātu labu sniegumu un kalpošanas laiku.
2) Visi procesi tiek veidoti vienreiz, izmantojot CNC, lai nodrošinātu procesa precizitāti un darba mūžu.
Piegādes iespējas
Piegādes iespējas: 10000 vienības mēnesī Pneimatiskais rotējošais izpildmehānisms
Iepakojuma&pastiprinātājs; Piegāde
Iepakojuma detaļas: 1). atsevišķa kartona kārba ar putu iepakojumu iekšpusē
2). saplākšņa korpuss sūtīšanai okeānā
3). Saplākšņa palete gaisa pārvadāšanai
Izbraukšanas osta: Šanhaja, Ķīna
Izpildes laiks:
Daudzums (vienības) | 1-50 | 51-1000 | 1001-10000 | ＞10001 |
Apr. Laiks (dienas) | Preces noliktavā | 7 | 20 | Jāvienojas |
