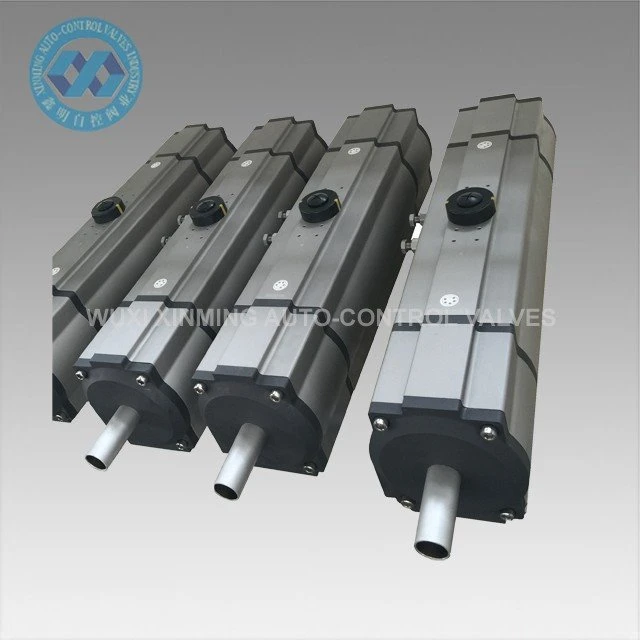

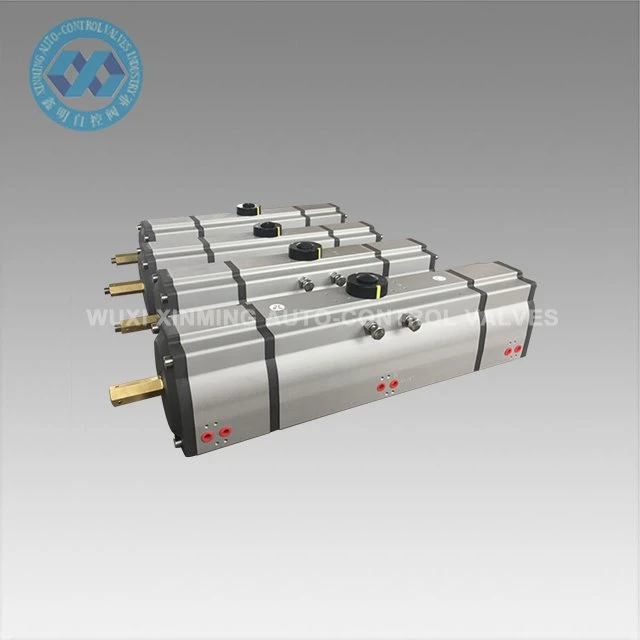

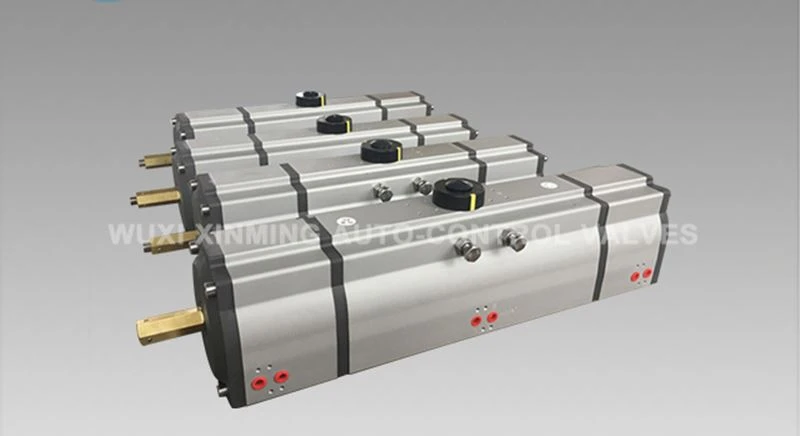

Produkta ievads
Trīspakāpju pneimatisko izpildmehānismu izmanto, lai automātiski kontrolētu droseļvārstus, lodveida vārstus un mašīnas ar rotējošu kustību. Precīzi liešanas alumīnija sakausējuma divpakāpju virzuļi ar cietu oksidācijas apstrādi uzlabo rotācijas leņķa precizitāti un kalpošanas laiku. Izpildmehānisma korpuss ar cieto oksidāciju var efektīvi izvairīties no skrāpējumiem.
Ātra informācija
Produkta nosaukums: trīspakāpju pneimatiskais izpildmehānisms
Zīmolu nosaukums: XM un OEM tiek pieņemti arī
Izpildmehānisma izmērs: 32mm-400mm

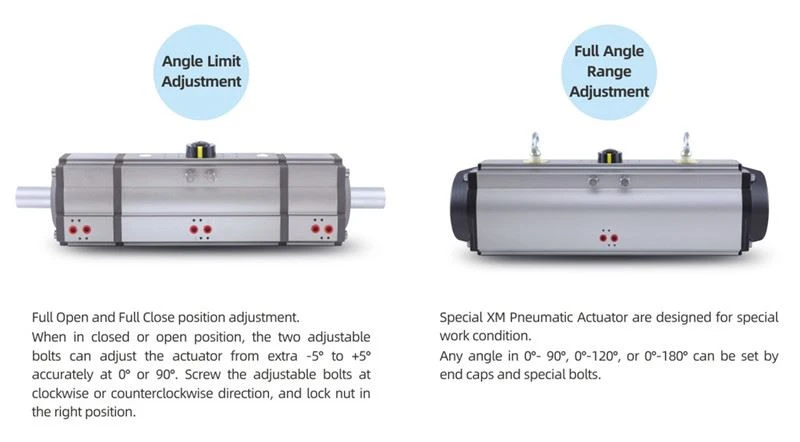

Rotācijas leņķis: 0 ° ~ 180 ° (± 5 °)
Darba temperatūras diapazons: -20 ℃ ~ +80 ℃ (standarta)
-40 ℃ ~ +80 ℃ (zema temperatūra)
-15 ℃ ~ 150 ℃ (augsta temperatūra)
Gaisa padeves spiediens: 0,2 ~ 0,8 MPa, maks. 10 MPa
Augšējais savienojums: VDI/VDE3845 NAMUR
Apakšējais savienojums: ISO 5211 un DIN3337
Materiāls: alumīnija sakausējums
Struktūra: bagāžnieks un zobrats, divu statīvu virzuļi
Pievada korpusa virsmas apstrāde: cieta anodēta vai iegremdēta oksidācija
Beigu vāciņa krāsa: melni pelēka, melna, tumši zila, debesu zila, sarkana, oranža, zaļa utt.
Sertifikācija: CE, ATEX, SIL3, ISO9001: 2016
Tehniskais parametrs
XM TRĪS POSMU PNEIMĀTISKĀ IZSLĒGŠANAS IZSLĒGŠANAS MOMENTU TABULA
Modelis | Ieejas gaisa spiediens (vienība: bārs) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Gaisa spiediena izejas griezes moments (Nm) | ||||||
XM-DA32-3S | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40-3S | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52-3S | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63-3S | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75-3S | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83-3S | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92-3S | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105-3S | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125-3S | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140-3S | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160-3S | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190-3S | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210-3S | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240-3S | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270-3S | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300-3S | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350-3S | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400-3S | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
Piegādes iespējas
Piegādes iespējas: 10000 vienības mēnesī Pneimatiskais rotējošais izpildmehānisms
Iepakojuma&pastiprinātājs; Piegāde
Iepakojuma detaļas: 1). atsevišķa kartona kārba ar putu iepakojumu iekšpusē
2). saplākšņa korpuss sūtīšanai okeānā
3). Saplākšņa palete gaisa pārvadāšanai
Izbraukšanas osta: Šanhaja, Ķīna
Izpildes laiks:
Daudzums (vienības) | 1-500 | 501-10000 | ＞10001 |
Apr. Laiks (dienas) | 15 | 30 | Jāvienojas |
Priekšrocība
1) Visas svarīgās rezerves daļas tiks apstrādātas ar cietu anodēšanu, lai lielā mērā palielinātu izturību, lai nodrošinātu labu sniegumu un kalpošanas laiku.
2) Visi procesi tiek veidoti vienreiz, izmantojot CNC, lai nodrošinātu procesa precizitāti un darba mūžu.
Pieteikums
Pneimatisko statīvu un zobratu piedziņas var pielietot dažādiem uzliesmojošiem, kodīgiem, putekļainiem, spēcīgiem magnētiskajiem laukiem, starojumam, vibrācijām un korozijai iekštelpu vai āra vidē, un tos plaši izmanto elektroenerģijā, naftas ķīmijā, metalurģijā, naftā, dabasgāzē, pilsētās, ēkās , Drenāža, ķīmiskās vielas, naftas pārstrāde, kalnrūpniecība, spēkstacijas, metalurģija, celtniecība, medicīna, pārtika, dabasgāze, zinātniskie pētījumi utt.
Uzņēmuma ievads
Kopš 2007. gada WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD ir izveidojis.
Mēs galvenokārt ražojam pneimatisko pievadu, pneimatisko lodveida vārstu, pneimatisko tauriņa vārstu, pneimatisko/elektrisko vadības vārstu utt.

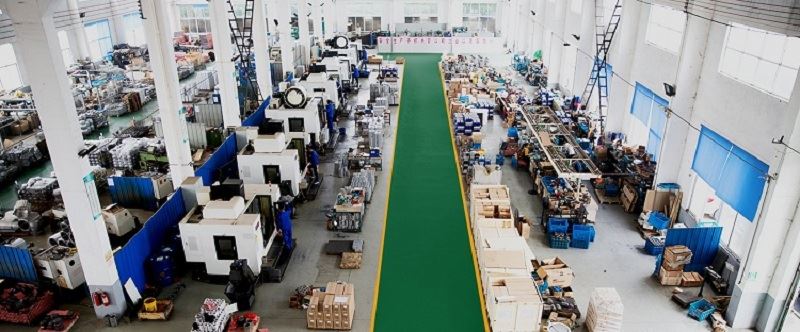

Mūsu uzņēmumam ir uzlabotas apstrādes iekārtas un sarežģītas testēšanas iekārtas. Mūsu apstrādes iekārtās ietilpst virpas, frēzmašīna, urbjmašīna, ēvele, urbjmašīna, CNC virpas, CNC apstrādes centri un citas iekārtas. Ir pavisam 30 komplekti, no kuriem ir 5 komplekti, kas importēti vertikālā mašīnu centrā, un vairāki komplekti uzlabotas CNC virpas.
