Produkta ievads

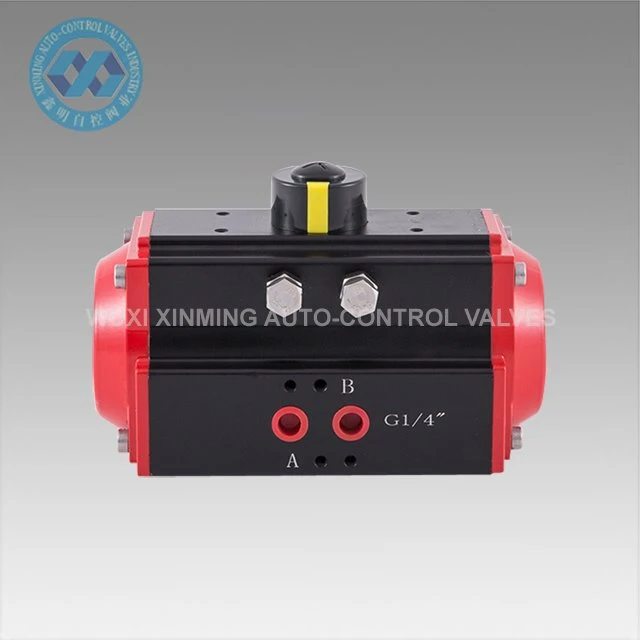

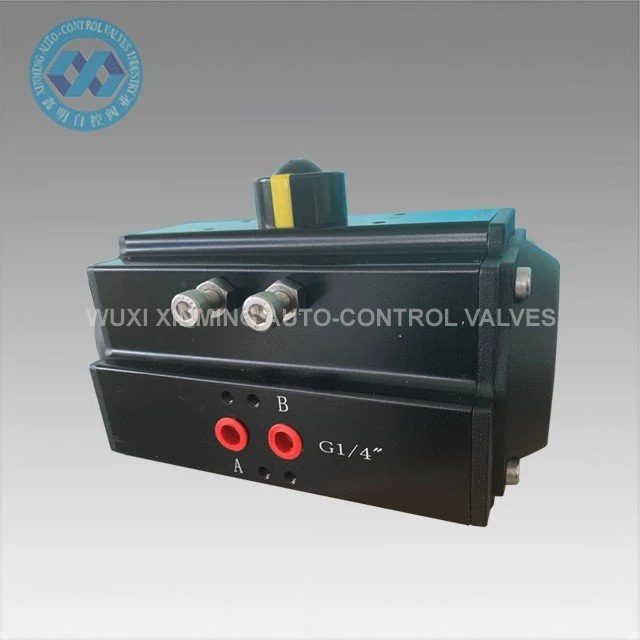

Pneimatiskā statīva un zobrata piedziņa, pazīstama arī kā ierobežotas rotācijas cilindrs, ir rotējošs izpildmehānisms, ko izmanto rotēšanai, atvēršanai, aizvēršanai, sajaukšanai, šūpošanai, pozicionēšanai, stūrēšanai un citām mehāniskām funkcijām, kas saistītas ar ierobežotu rotāciju. Pneimatisko statīvu un zobratu piedziņu izmanto, lai kontrolētu tauriņu vārsti, lodveida vārsti un mašīnas ar rotējošu kustību automātiski. Precīzi liešanas alumīnija sakausējuma divpakāpju virzuļi ar cietu oksidācijas apstrādi uzlabo rotācijas leņķa precizitāti un kalpošanas laiku. Izpildmehānisma korpuss ar cieto oksidāciju var efektīvi izvairīties no skrāpējumiem.
Ātra informācija
Produkta nosaukums: pneimatiskais statīvs un zobratu piedziņa
Zīmolu nosaukums: XM un OEM tiek pieņemti arī
Izpildmehānisma izmērs: 32mm-400mm
Rotācijas leņķis: 0 ° ~ 90 ° (± 5 °)
Darba temperatūras diapazons: -20 ℃ ~ +80 ℃ (standarta)
-40 ℃ ~ +80 ℃ (zema temperatūra)
-15 ℃ ~ 150 ℃ (augsta temperatūra)
Gaisa padeves spiediens: 0,2 ~ 0,8 MPa, maks. 10 MPa
Augšējais savienojums: VDI/VDE3845 NAMUR
Apakšējais savienojums: ISO 5211 un DIN3337
Materiāls: alumīnija sakausējums
Struktūra: bagāžnieks un zobrats, divu statīvu virzuļi
Pievada korpusa virsmas apstrāde: melni anodēta
Beigu vāciņa krāsa: melni pelēka, melna, tumši zila, debesu zila, sarkana, oranža, zaļa utt.
Sertifikācija: CE, ATEX, SIL3, ISO9001: 2016
Tehniskais parametrs
XM PNEIMĀTISKAIS STĀVOKLIS UN ZIEMONA AKTUATORA IZEJAS MOTORES TABULA
Modelis | Ieejas gaisa spiediens (vienība: bārs) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Gaisa spiediena izejas griezes moments (Nm) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
Rezerves daļas un materiāls
Izmēru diagramma
Piegādes iespējas
Piegādes iespējas: 10000 vienības mēnesī Pneimatiskais rotējošais izpildmehānisms
Iepakojuma&pastiprinātājs; Piegāde
Iepakojuma detaļas: 1). atsevišķa kartona kārba ar putu iepakojumu iekšpusē
2). saplākšņa korpuss sūtīšanai okeānā
3). Saplākšņa palete gaisa pārvadāšanai
Izbraukšanas osta: Šanhaja, Ķīna
Izpildes laiks:
Daudzums (vienības) | 1-50 | 51-1000 | 1001-10000 | ＞10001 |
Apr. Laiks (dienas) | Preces noliktavā | 7 | 20 | Jāvienojas |
Priekšrocība
1) Visas svarīgās rezerves daļas tiks apstrādātas ar cietu anodēšanu, lai lielā mērā palielinātu izturību, lai nodrošinātu labu sniegumu un kalpošanas laiku.
2) Visi procesi tiek veidoti vienreiz, izmantojot CNC, lai nodrošinātu procesa precizitāti un darba mūžu.
Bieži uzdotie jautājumi
1. jautājums: maksājumu nosacījumu jauda?
A 1: T/T, L/C, Western Union.
2. jautājums: tirdzniecības noteikumi?
A 2: In saskaņā ar Incoterms 2010, parasti ar EXW, FOB Shanghai, CFR, CIF un DDU.
3. jautājums: citāta derīgums?
A 3: 30 dienu laikā.
4. jautājums: nosūtīšanas veidi?
A 4: pa jūru, pa gaisu, ar ekspress vai pa dzelzceļu.
5. jautājums: garantija?
5: Viena gada kvalitātes garantija bezmaksas un mūža maksas pakalpojumam.
6. jautājums: uzstādīšana un apmācība?
A 6: normālas video vadlīnijas uzstādīšanai. Ja nepieciešams, tiek sniegts apmaksāts ārvalstu inženiertehniskais pakalpojums.
