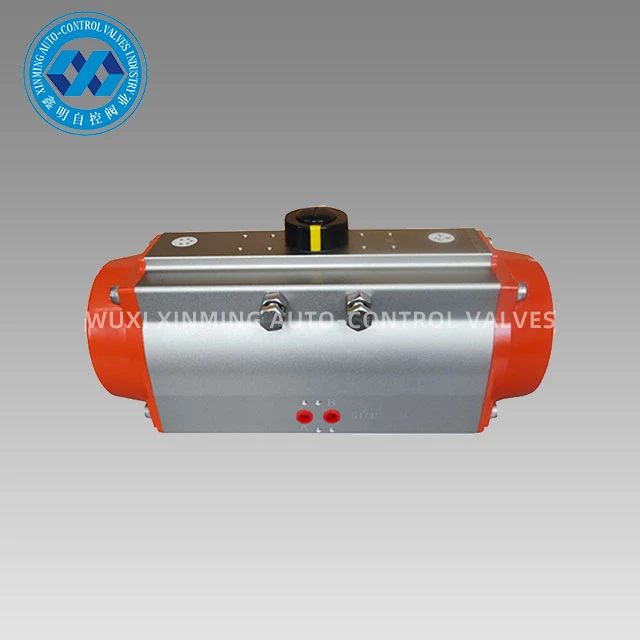

Produkta ievads
Cietās anodēšanas pneimatiskajam izpildmehānismam ir kompakta dubultā virzuļa plaukta un tapošanas struktūra ar precīzu pārnesumu un stabilu izejas griezes momentu; cilindra korpuss ir izgatavots no ekstrudēta alumīnija sakausējuma, anodēta, ar cietu virsmu un spēcīgu nodilumizturību; to var instalēt pēc vajadzības. Vārsts, atbalss ierīce, pozicionētājs (atvēršanas indikācija), trīskāršs un manuāls darbības mehānisms. Atbilstošs lodveida vārsts, tauriņš vārsts un citi leņķa gājiena vārsti.
Dizaina funkcijas
1. Vārsta korpuss un virzulis ir cieti anodēti.
2. Ja vien indikatora skrūve nav plastmasas, visas pārējās skrūves ir SS304.
3. Lieli un mazi izejas griezes momenti nav obligāti.
Tehniskais parametrs
XM ALUMĪNIJA PNEIMATISKĀ IZPILDMEHĀNISMA IZVADES GRIEZES MOMENTA TABULA
Modelis | Ieejas gaisa spiediens(vienība:bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Gaisa spiediena izvades griezes moments(N.m) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
rezerves daļas un materiāli

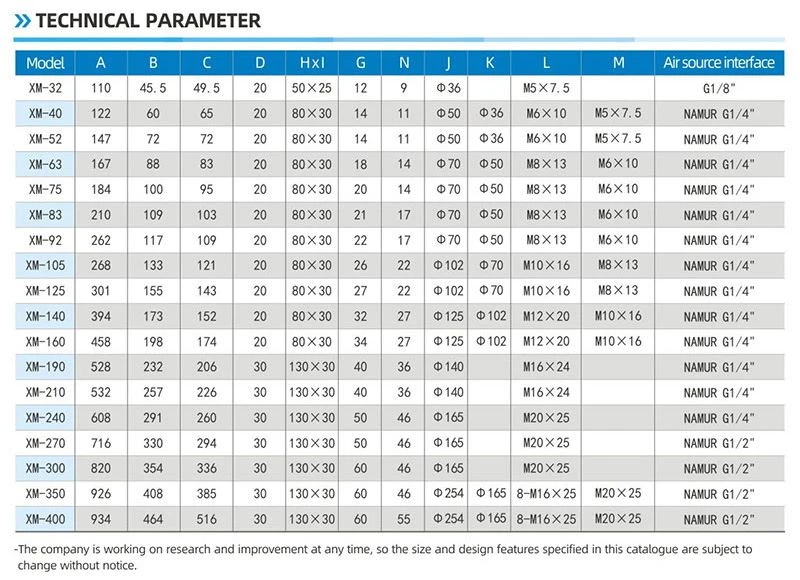

Dimensiju shēma
