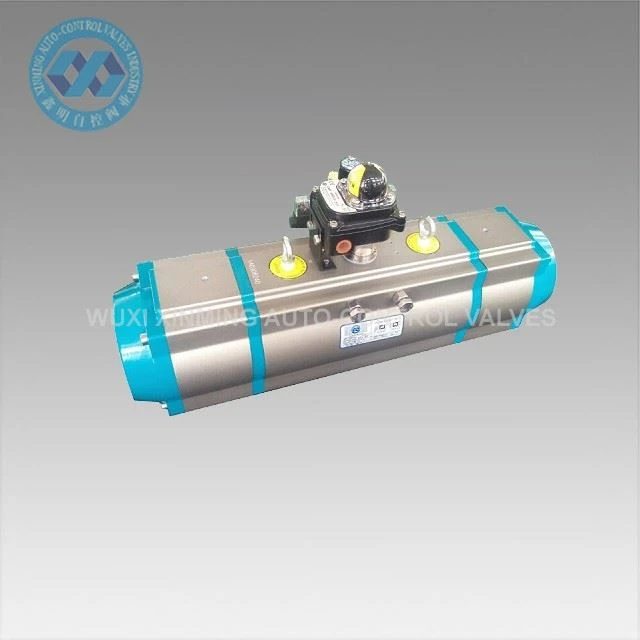

Ātrgaitas pneimatiskais izpildmehānisms, kas pazīstams arī kā ierobežotas rotācijas cilindrs, ir rotācijas izpildmehānisms, ko izmanto rotēšanai, atvēršanai, aizvēršanai, sajaukšanai, šūpošanai, pozicionēšanai, stūrēšanai un citām mehāniskām funkcijām, kas saistītas ar ierobežotu rotāciju. Pneimatiskais zobratu un zobratu izpildmehānisms tiek izmantots, lai automātiski vadītu droseļvārstus, lodveida vārstus un iekārtas ar rotējošu kustību. Precīzas liešanas alumīnija sakausējuma- dubultā-stieņa virzuļi ar cieto oksidācijas apstrādi uzlabo rotācijas leņķa precizitāti un kalpošanas laiku. Izpildmehānisma korpuss ar cieto oksidāciju var efektīvi izvairīties no skrāpējumiem.
Tehniskais parametrs:
XM īpaši ātra pneimatiskā zobrata un zobrata izpildmehānisma izejas griezes momenta tabula
|
Modelis |
Ieplūdes gaisa spiediens (bar) |
|||||
|
3 |
4 |
5 |
6 |
7 |
8 | |
| Gaisa spiediena izejas griezes moments (Nm) | ||||||
|
XM-DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
XM-DA40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
XM-DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
XM-DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
XM-DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
XM-DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
XM-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
XM-DA105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
XM-DA125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
XM-DA140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
XM-DA160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
XM-DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
XM-DA210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
XM-DA240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
XM-DA270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
XM-DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
XM-DA350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
XM-DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
Produkta īpašības:
Liels spēks un ātrums
Vienkārša darbība
Nav nepieciešams sarežģīts transmisijas mehānisms
Spēj izturēt pārslodzi līdz pilnīgai apstāšanās brīdim
Augsta uzticamība
Sprādziendroša{0}}un ugunsdroša
Viegli saliekams
Viegli regulēt spēku un ātrumu
Par mums:

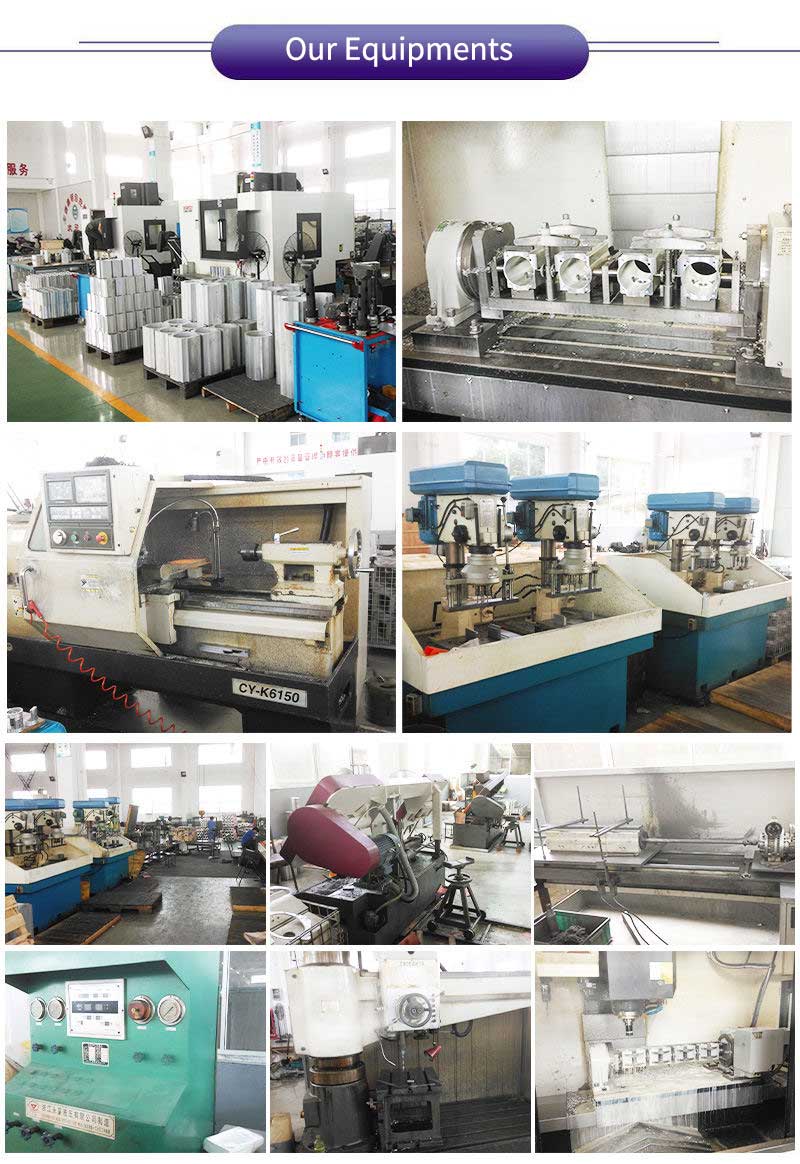

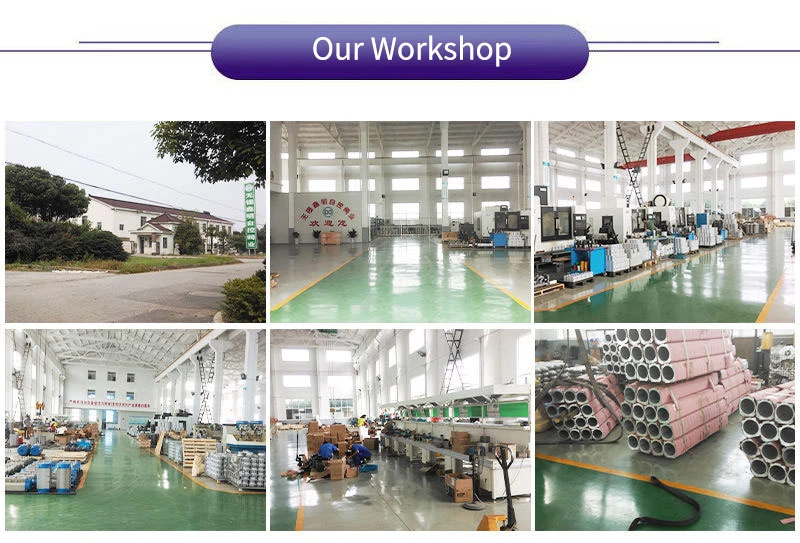

Wuxi Xinming Auto{0}}control Valves Co., Ltd. specializējas ISO9001 sertificētu XM sērijas pneimatisko izpildmehānismu un automātiskās vadības vārstu ražošanā, kas atbilst ISO5211/DIN3337/VDI/VDE-3845/NAMUR standartiem. Pateicoties uzlabotām pētniecības un attīstības iespējām un ražošanas iekārtām, mūsu produkti kalpo dažādām nozarēm, tostarp naftas un gāzes, ķīmiskās rūpniecības un spēkstacijām, kas iemieso mūsu apņemšanos nodrošināt “Tehnoloģijas, pirmkārt, kvalitātes izcilību”, izmantojot novatoriskus risinājumus un uzticamu veiktspēju. Ja jums ir nepieciešams ātrgaitas pneimatiskais izpildmehānisms, lūdzu, sazinieties ar mums.
