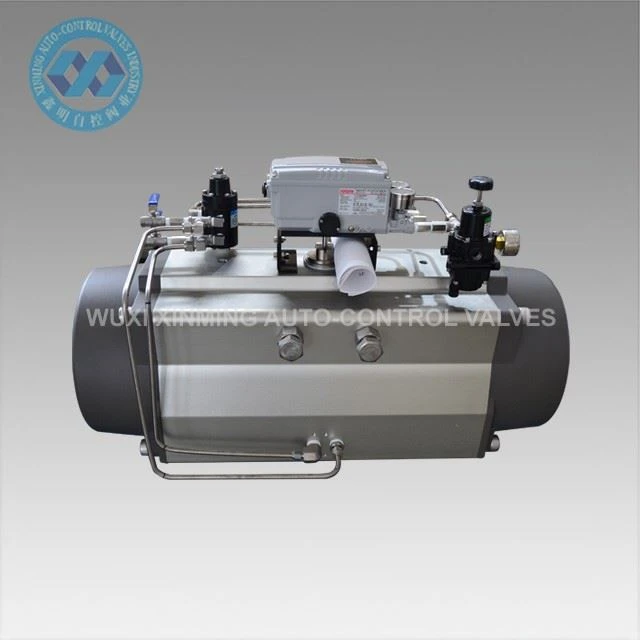

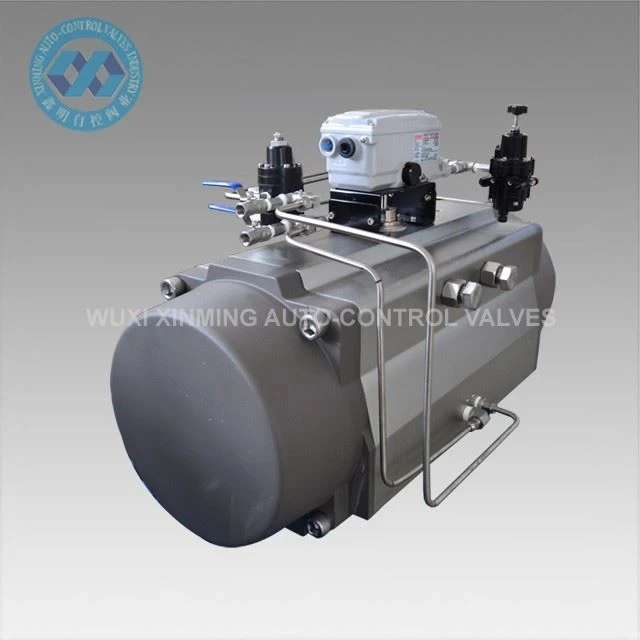

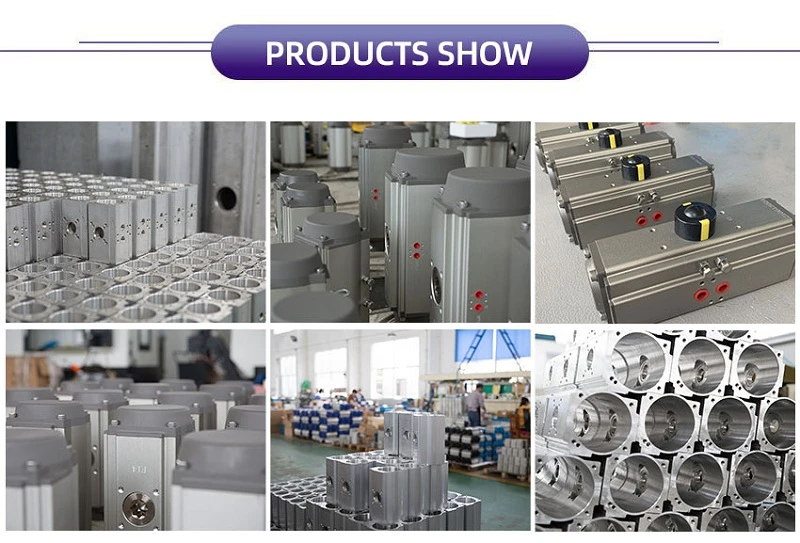

Produkta pārskats
Divkāršās darbības zobratu un zobratu pneimatiskais izpildmehānisms ir paredzēts ceturkšņa -pagrieziena lodveida vārstu un droseļvārstu automatizēšanai rūpnieciskās cauruļvadu sistēmās. Tas nodrošina uzticamu pneimatisko vadību 0–90 grādu vārsta darbībai un ir saderīgs ar standarta montāžas saskarnēm, piemēram, ISO 5211 un NAMUR VDI/VDE 3845.
To plaši izmanto rūpnieciskās automatizācijas sistēmās, kur nepieciešama stabila un standartizēta vārstu iedarbināšana.
Tehniskais parametrs
| Produkta nosaukums | Pneimatiskais rotējošais izpildmehānisms |
| Zīmola nosaukums | Tiek pieņemts arī XM un OEM |
| Izpildmehānisma izmērs | 32-400 mm |
| Rotācijas leņķis | 0 grādi ~ 90 grādi |
| Darba temperatūras diapazons |
-20 grādi ~ +80 grādi (standarta) -40 grādi ~+80 grādi (zema temperatūra) -15 grādi ~ 150 grādi (augsta temperatūra) |
| Gaisa padeves spiediens | 0,2–0,8 MPa, 10 Mpa maks |
| Augšējais savienojums | VDI/VDE3845 NAMUR |
| Apakšējais savienojums | ISO 5211 un DIN 3337 |
| Materiāls | Alumīnija sakausējums |
| Struktūra | zobstieņa un zobrata, divu plauktu virzuļi |
| Izpildmehānisma korpusa virsmas apstrāde | cieti anodēts |
| Gala vāciņa krāsa | melni pelēka, melna, tumši zila, debeszila, sarkana, oranža, zaļa utt. |
| Sertifikācija | CE, ATEX, SIL3, ISO9001:2016 |
XM DUBULTĀS DARBĪBAS PNEIMATISKĀ ROTOŠĀ AKTUĀCIJA IZDEVES GRIEZES MOMENTA TABULA
|
Modelis |
Ieplūdes gaisa spiediens (vienība: bar) |
|||||
|
3 |
4 |
5 |
6 |
7 |
8 |
|
|
Gaisa spiediena izejas griezes moments (Nm) |
||||||
|
XM-DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
XM-DA40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
XM-DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
XM-DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
XM-DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
XM-DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
XM-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
XM-DA105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
XM-DA125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
XM-DA140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
XM-DA160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
XM-DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
XM-DA210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
XM-DA240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
XM-DA270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
XM-DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
XM-DA350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
XM-DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
Funkcijas
- Divkāršās darbības zobratu un zobratu dizains nodrošina stabilu ar gaisu{0}} darbināmu atvēršanas un aizvēršanas vadību.
- 0 grādi – 90 grādi ceturkšņa-pagrieziena jauda lodveida vārstiem un droseļvārstiem.
- Divkāršā virzuļa struktūra uzlabo griezes momenta līdzsvaru un samazina mehānisko spriegumu.
- Ciets anodēts alumīnija korpuss nodrošina izturību pret koroziju rūpnieciskā vidē.
- NAMUR VDI/VDE 3845 un ISO 5211 stiprinājums tiešai uzstādīšanai bez adapteriem.
- Plaša temperatūras diapazona iespēja standarta un skarbiem darba apstākļiem.
- OEM pielāgošana ir pieejama griezes momenta, izmēra un krāsas prasībām.
- CE, ATEX, SIL3, ISO9001 sertificēts rūpnieciskās automatizācijas lietošanai.
Pieteikums
- Lodveida vārstu automatizācija naftas un gāzes cauruļvados
- Tauriņvārstu vadība ūdens attīrīšanas iekārtās
- Ķīmiskās apstrādes plūsmas regulēšanas sistēmas
- Elektrostaciju tvaika un šķidruma kontroles sistēmas
- Pārtikas, dzērienu un farmācijas ražošanas līnijas
- Vispārējā rūpniecisko procesu automatizācija
Piegādes spēja
Piegādes spēja: 10000 vienības mēnesī Pneimatiskais rotējošais izpildmehānisms
Iepakošana un piegāde
Iepakojuma detaļas:
1). atsevišķa kartona kārba ar putuplasta iepakojumu iekšpusē
2). saplākšņa futrālis okeāna sūtīšanai
3). Saplākšņa palete gaisa pārvadājumiem
Izbraukšanas osta: Šanhaja, Ningbo utt. Ķīna
Izpildes laiks:
|
Daudzums (vienības) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
Apt. Laiks (dienas) |
Preces noliktavā |
7 |
20 |
Jāsarunā |
