Produkta ievads

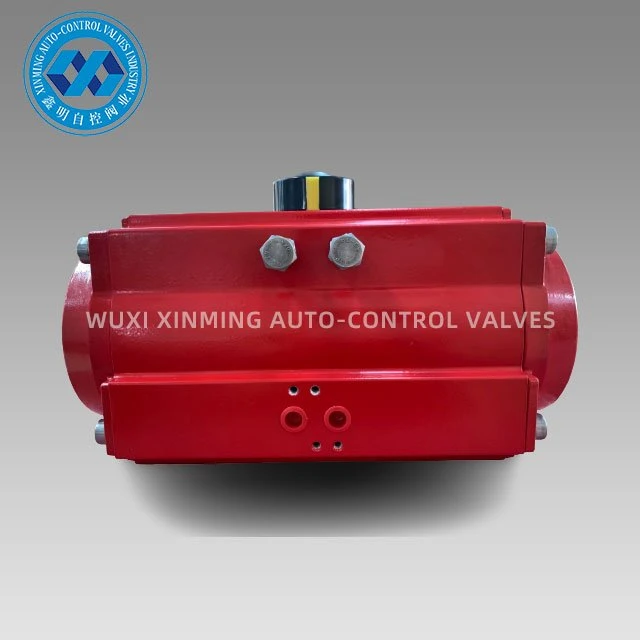

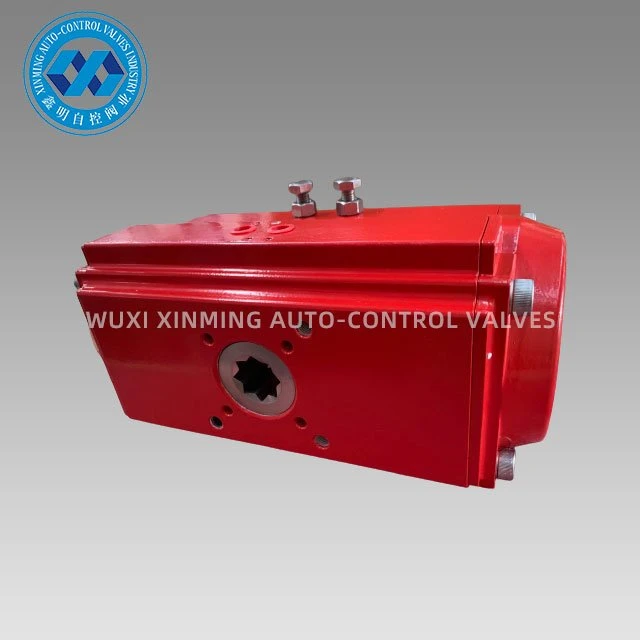

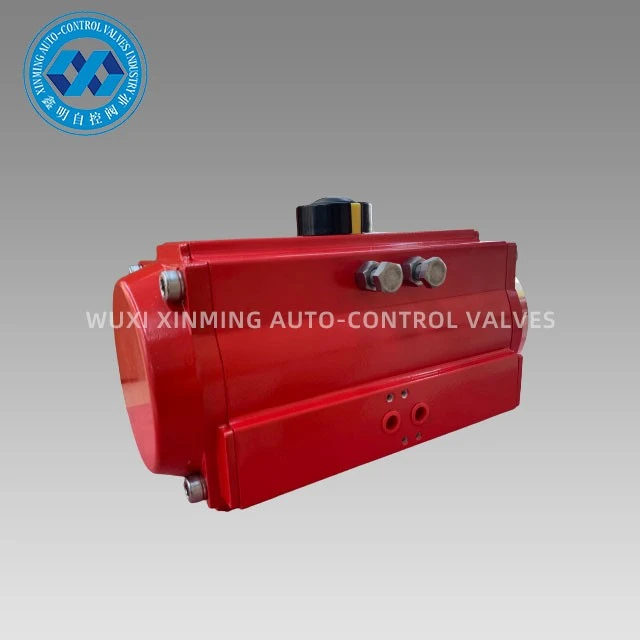

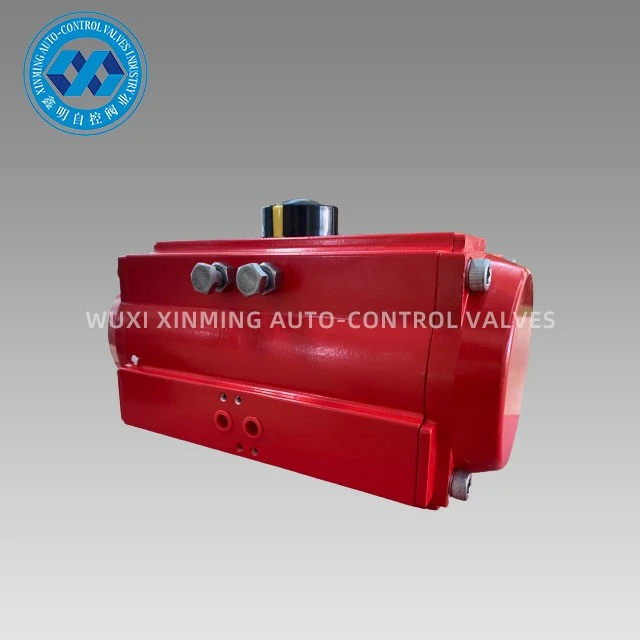

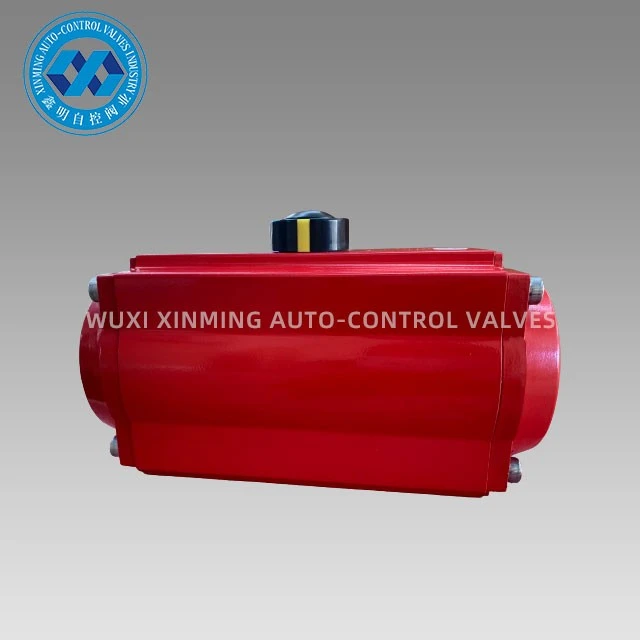

Automatizētais ieslēgšanas-izslēgšanas vārsta izpildmehānisms tiek izmantots, lai automātiski regulētu lodveida vārstus, droseļvārstus un rotējošus mehānismus. Cietā oksidācijas apstrāde uz dubultā bagāžnieka virzuļiem, kas izgatavoti no precīza presformāta alumīnija sakausējuma, uzlabo kalpošanas laiku un rotācijas leņķa precizitāti. Automatizētā ieslēgšanas un izslēgšanas vārsta izpildmehānisma korpusa cietā oksidēšana var efektīvi novērst skrāpējumus.
Ātra informācija
Produkta nosaukums: Automatizēts ieslēgšanas un izslēgšanas vārsta izpildmehānisms
Tiek pieņemts arī zīmola nosaukums: XM un OEM
Izpildmehānisma izmērs: 32 mm-400mm
Rotācijas leņķis: 0 grādi ~90 grādi (±5 grādi)
Darba temperatūras diapazons: -20 grādi ~ plus 80 grādi (standarta)
-40 grādi ~ plus 80 grādi (zema temperatūra)
-15 grāds ~150 grādi (augsta temperatūra)
Gaisa padeves spiediens: {{0}}.2~0.8MPa, 10Mpa maks.
Augšējais savienojums: VDI/VDE3845 NAMUR
Apakšējais savienojums: ISO 5211 un DIN3337
Materiāls: alumīnija sakausējums
Struktūra: zobstieņa un zobrata, divu zobratu virzuļi
Izpildmehānisma korpusa virsmas apstrāde: cieta anodēšana vai iegremdēšana
Sertifikācija: CE, ATEX, SIL3, ISO9001:2016
Tehniskais parametrs
XM IESLĒGŠANAS-IZSLĒGŠANAS PNEIMATISKĀ AKTUĀCIJA IZVĒLES GROZES MOMENTA TABULA
Modelis | Ieplūdes gaisa spiediens (vienība: bārs) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Gaisa spiediena izejas griezes moments (Nm) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
Izmēru diagramma
