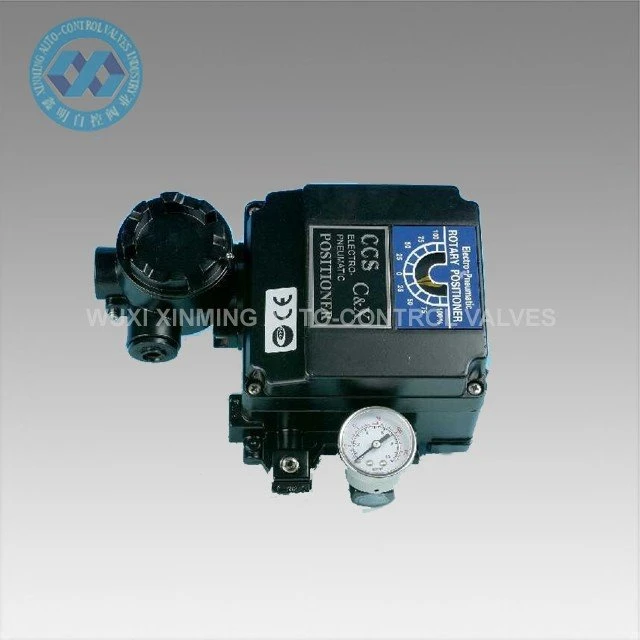

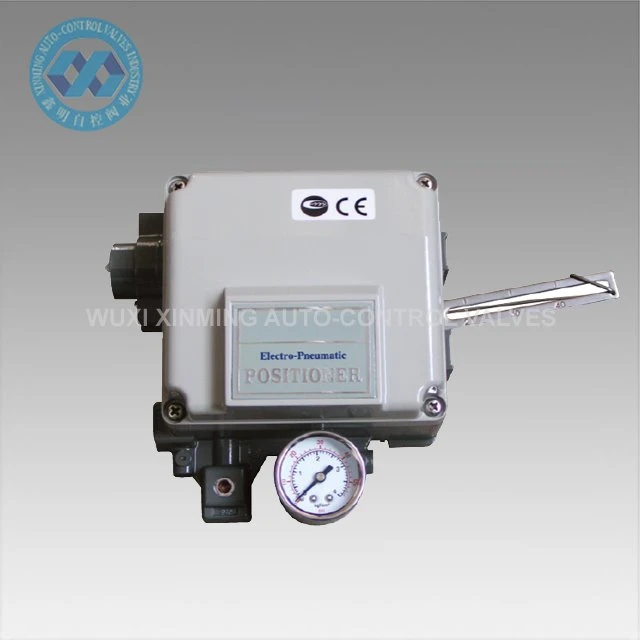

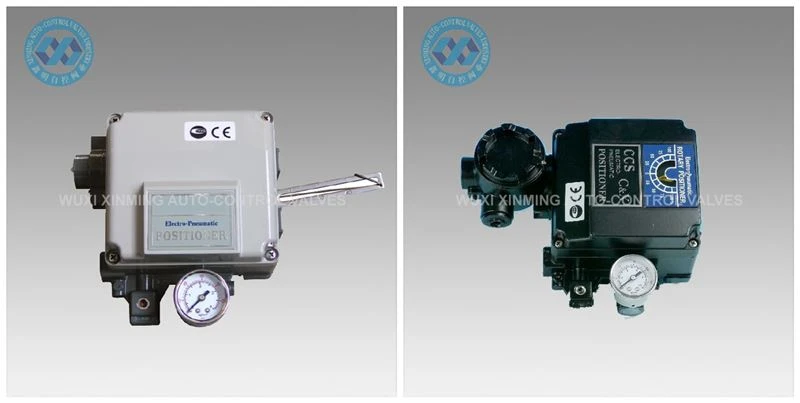

Produkta ievads
YT1000 vārstu pozicionētājs tiek izmantots kopā ar pneimatisko vadības vārstu, lai izveidotu slēgtas cilpas vadības cilpu. Līdzstrāvas signāls, ko dod vadības sistēma, tiek pārveidots par gāzes signālu, kas virza regulēšanas vārstu, lai kontrolētu regulēšanas vārsta darbību. Tajā pašā laikā tiek veikta atgriezeniskā saite atbilstoši regulēšanas vārsta atvēršanas pakāpei, lai vārsta stāvokli varētu pareizi novietot atbilstoši sistēmas izvadītajam vadības signālam. Elektrisko pozicionētāju var izmantot vienas darbības (atsperes atgriešanas tipa) un divkāršas darbības pneimatiskajiem pievadiem.
Elektrisko-pneimatisko vārstu pozicionētāju uzstādīšana: šī sērija ir regulēšanas tipa un ir paredzēta divkāršas vai vienas darbības izpildmehānismiem ar ieejas un izejas 4-20 mA atgriezeniskās saites signāliem. Pneimatiskais izpildmehānisms ir aprīkots ar elektriski pneimatisku vārsta pozicionētāju un kronšteinu, kas savieno atgriezeniskās saites sviru caur zobrata NAMUR spraugu, kas ir piestiprināts ar 4 skrūvēm. Gaisa avota cauruļvadu var savienot, lai realizētu regulēšanas vadību.
Tehniskie parametri
1000. sērijas elektriski pneimatiskais vārstu pozicionētājs tiek izmantots kopā ar pneimatisko vadības vārstu, lai izveidotu slēgtas cilpas vadības cilpu. Līdzstrāvas signāls, ko dod vadības sistēma, tiek pārveidots par gāzes signālu, kas virza regulēšanas vārstu, lai kontrolētu regulēšanas vārsta darbību. ,atgriezeniskā saite tiek veikta atbilstoši regulēšanas vārsta atvēršanas pakāpei, lai vārsta stāvokli varētu pareizi novietot atbilstoši sistēmas izvadītajam vadības signālam. Elektrisko pozicionētāju var izmantot viendarbības (atsperes atgriešanas tipa) un divkāršas darbības pneimatiskie pievadi.Elektrisko-pneimatisko vārstu pozicionētāju uzstādīšana:Šī sērija ir regulēšanas tipa un ir paredzēta divkāršas darbības vai vienas darbības izpildmehānismiem ar ieejas un izejas 4-20 mAtgriezeniskās saites signāliem.Pneimatiskais izpildmehānisms ir aprīkots ar elektriski pneimatisku vārsta pozicionētāju un kronšteinu. , savienojot atgriezeniskās saites sviru caur zobrata NAMUR slotu, kas ir piestiprināts ar 4 skrūvēm. Gaisa avota cauruļvadu var savienot, lai realizētu regulēšanas vadību.

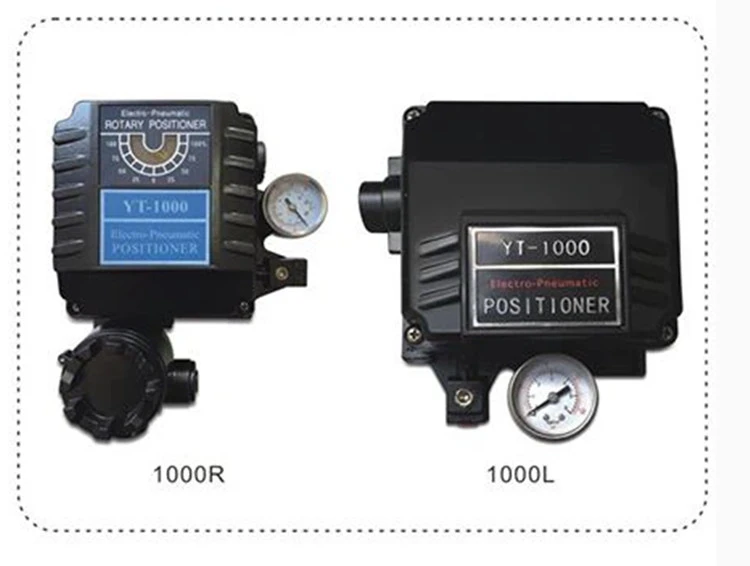

Lieta | Modelis | 1000 l (lineārais tips) | 1000R (rotācijas tips) |
Viena aktierspēle Dubultā aktierspēle | |||
Ieejas signāls, pretestība | 4~20Ma.dc 250Ω±15Ω | ||
Gāzes padeves spiediens | 1,4–7 kgf/cm²（20 ~ 100psi） | ||
Insults | 10-105 mm | 0-90grāds | |
Elektriskais interfeiss | PT(KNL)1/2 | ||
Sprādziendroša klase | EXD II BT4/Exd II BT6 /Exia II CT6 | ||
Aizsardzības līmenis | IP66 | ||
Apkārtējās vides temperatūra | -20grāds~70grādsAtkārtojamība ±0.5% | ||
Lineārs | ±1%F.S ±2% F.S ±2% F.S | ||
Histerēze | ±1%F.S Jutīgums±0.2%F.S ±0.5% F.S | ||
Gaisa enerģijas patēriņš | 3LPM(sup=1.4kgf/cm²,20psi) | ||
Plūsma | 80LPM(sup=1.4kgf/cm²,20psi) | ||
Materiāls | Lietais alumīnijs | ||
Svars | 2,7 kg ~ 2,8 kg | ||
Modelis | 1000L/R |
Veidi | L: lineārais tips, R: rotējošais tips |
Darbības forma | S: viena darbība, D: dubultā darbība |
Sprādziendroša forma | M: sprādziendrošs Exd II BT4 Exd II BT6, I: iekšēji drošs Exia II CT6,n: normāli |
Atsauksmes svira | R1,M6*40L;R2,M8*40L;R,NAMŪRS;1,10 ~ 40 mm; 2,40-70 mm |
Atvere | 90,90~180,180 |
Interfeisa veids | PT,KNL |
Opcija | 0,+PTM, +L/S |
Uzņēmuma ievads
Kopš 2007. gada uzņēmums WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD ir izveidojis.
Mēs galvenokārt ražojam pneimatisko izpildmehānismu, pneimatisko lodvārstu, pneimatisko tauriņvārstu, pneimatisko / elektrisko vadības vārstu utt.
Mūsu uzņēmumam ir uzlabotas apstrādes iekārtas un sarežģītas testēšanas iekārtas. Mūsu apstrādes iekārtās ietilpst virpas, frēzmašīna, urbjmašīna, ēvele, urbjmašīna, CNC virpas, CNC apstrādes centri un citas iekārtas. Kopumā ir 30 komplekti, no kuriem 5 komplekti ir importēti vertikālā mašīnu centrā un vairāki komplekti uzlabotas CNC virpas.
FAQ
Q1: Maksājuma nosacījumu jauda?
A 1: T/T, L/C, Western Union.
2. jautājums: tirdzniecības noteikumi?
A 2: saskaņā ar Incoterms 2010, parasti ar EXW, FOB shanghai, CFR, CIF un DDU.
3. jautājums: piedāvājuma derīgums?
A 3: 30 dienu laikā.
4. jautājums: sūtīšanas veidi?
A 4: pa jūru, ar gaisa transportu, ātrgaitas transportu vai dzelzceļu.
5. jautājums: garantija?
A 5: Viena gada kvalitātes garantija bezmaksas un mūža apmaksātam pakalpojumam.
6. jautājums: uzstādīšana un apmācība?
A 6: parasta video instalēšanas instrukcija. Ja nepieciešams, tiek nodrošināts apmaksāts ārzemju inženiertehniskais pakalpojums.
