Rūpnieciskās automatizācijas sistēmās daudzi uzņēmumi bieži saskaras ar vārstu vadības problēmām, piemēram, lēnu reakcijas ātrumu, nepietiekamu griezes momentu, zemu automatizācijas līmeni un biežu apkopi. Īpaši cauruļvadu sistēmās, kurām nepieciešama bieža vārstu atvēršana un aizvēršana, nestabila izpildmehānisma darbība ne tikai ietekmē ražošanas efektivitāti, bet arī var radīt drošības apdraudējumu.
Angle Travel pneimatiskais izpildmehānisms ir paredzēts šo problēmu risināšanai, nodrošinot stabilu, ātru un uzticamu dažādu 90 grādu rotācijas vārstu automatizētu vadību.
Leņķa pārvietošanās pneimatiskais izpildmehānisms ir izpildmehānisms, ko darbina saspiests gaiss. Izmantojot iekšējo transmisijas mehānismu, tas pneimatisko enerģiju pārvērš leņķiskā rotācijas kustībā, tādējādi panākot vārsta atvēršanos un aizvēršanos.
Šo izpildmehānismu galvenokārt izmanto, lai kontrolētu leņķa gājiena vārstus, piemēram, lodveida vārstus, droseļvārstus un spraudvārstus. Tam ir kompakta struktūra, stabila darbība un ātra reakcija, padarot to par svarīgu vadības ierīci rūpnieciskajās automatizētajās cauruļvadu sistēmās.

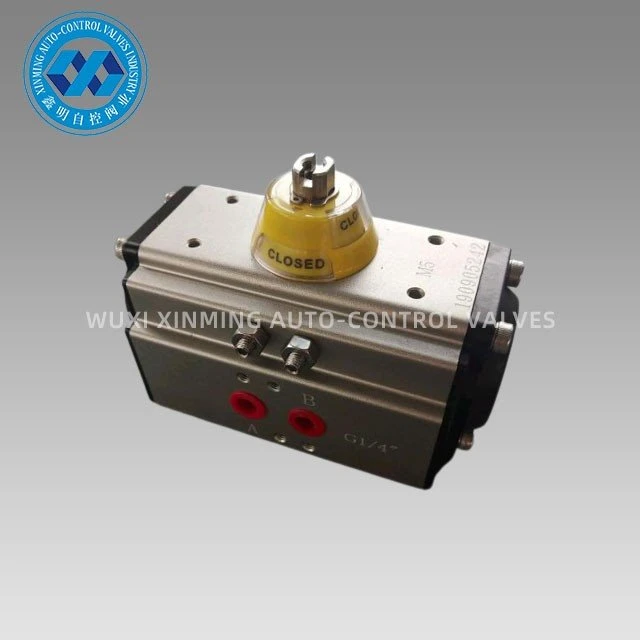

XM sērijas leņķa ceļojuma pneimatiskais izpildmehānisms tiek izmantots, lai automātiski vadītu droseļvārstus, lodveida vārstus un iekārtas ar rotējošu kustību. Precīzijas alumīnija sakausējuma-liešanas dubultā-stieņa virzuļi ar cieto oksidācijas apstrādi uzlabo rotācijas leņķa precizitāti un kalpošanas laiku. Izpildmehānisma korpuss ar cieto-oksidāciju var efektīvi izvairīties no skrāpējumiem.
Produkta specifikācijas
|
Produkta nosaukums |
Leņķa pārvietošanās pneimatiskais izpildmehānisms |
|
Materiāls |
Nerūsējošais tērauds / alumīnija sakausējums |
|
Sertifikāts |
ISO9001: 2015, CE, ATEX, SIL3 |
|
Funkcija |
IESLĒGTS/IZSLĒGTS |
|
Pieteikums |
Automatizācija Lodvārsts, Automatizācija Butterfly valve |
|
Temperatūras diapazons |
-40-150 ° C |
|
Piegādes laiks |
parasti 7 dienu laikā. |
|
Kuģniecības osta |
Šanhaja, Ningbo utt. |
|
Sīkāka informācija par iepakojumu |
katra Kartona kaste iekšpusē, saplākšņa kaste (okeāna sūtījums) vai palete (gaisa sūtījums) ārpusē |
|
Rotācijas leņķis |
0 ~ 90 grādi / 0 ~ 120 grādi / 0 ~ 180 grādi |
|
Struktūra |
zobstieņa un zobrata rotācijas izpildmehānisms |
|
Virsmas apstrāde |
cietā anodēšana |
|
Darba temperatūra |
Parastā temperatūra: -20 grādi ~ 80 grādi (-4 grādi F ~ 176 grādi F) |
|
Savienojums |
NAMUR, ISO5211 un DIN3337 |
|
Vāciņa krāsa |
pielāgots atbalsts |
|
Tips |
dubultā darbība un viena darbība |
|
Indikators |
Pielāgots atbalsts |
|
Instalējiet piederumus |
Ierobežojuma slēdža kārba / solenoīda vārsts / vārsta pozicionētājs utt. |
|
vārsts Piederumi |
Manuālā pārnesumkārba |
|
Virzulis |
Cietā anodēšana |
|
Vidēja |
Ūdens, eļļa, gaiss vai kodīga vide |
|
Modelis |
GT32/AT40/AT52/AT63/AT75/AT83/AT92/AT105/AT125/AT140/AT160/AT190 |
Piegādes spēja
Mums ir pietiekams standarta modeļu krājums un varam tos ātri piegādāt.
Atbalsta OEM/ODM pielāgošanu, visātrāk veicot nelielu{0}}pakešu pielāgotu ražošanu 7 dienu laikā.
Iepakošana un piegāde
Iepakojuma detaļas:
1). atsevišķa kartona kārba ar putuplasta iepakojumu iekšpusē
2) saplākšņa futrālis okeāna sūtījumam
3) Saplākšņa palete gaisa pārvadājumiem
Izbraukšanas osta: Šanhaja, Ķīna
Izpildes laiks:
|
Daudzums (vienības) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
Apt. Laiks (dienas) |
Preces noliktavā |
7 |
20 |
Jāsarunā |
Priekšrocība
Lai nodrošinātu procesa precizitāti un kalpošanas laiku, visus procesus vienreiz{0}}veido{1}}CNC.
Leņķiskās kustības pneimatiskās izpildmehānisma izmēri
XM DUBULTĀS DARBĪBAS AKTUĀCIJAS IZVĒLES GROZES MOMENTA TABULA
|
Modelis |
Ieplūdes gaisa spiediens (vienība: bārs) |
|||||
|
3 |
4 |
5 |
6 |
7 |
8 |
|
|
Gaisa spiediena izejas griezes moments (Nm) |
||||||
|
XM-DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
XM-DA40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
XM-DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
XM-DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
XM-DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
XM-DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
XM-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
XM-DA105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
XM-DA125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
XM-DA140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
XM-DA160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
XM-DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
XM-DA210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
XM-DA240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
XM-DA270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
XM-DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
XM-DA350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
XM-DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
