Produktu apraksti no piegādātāja

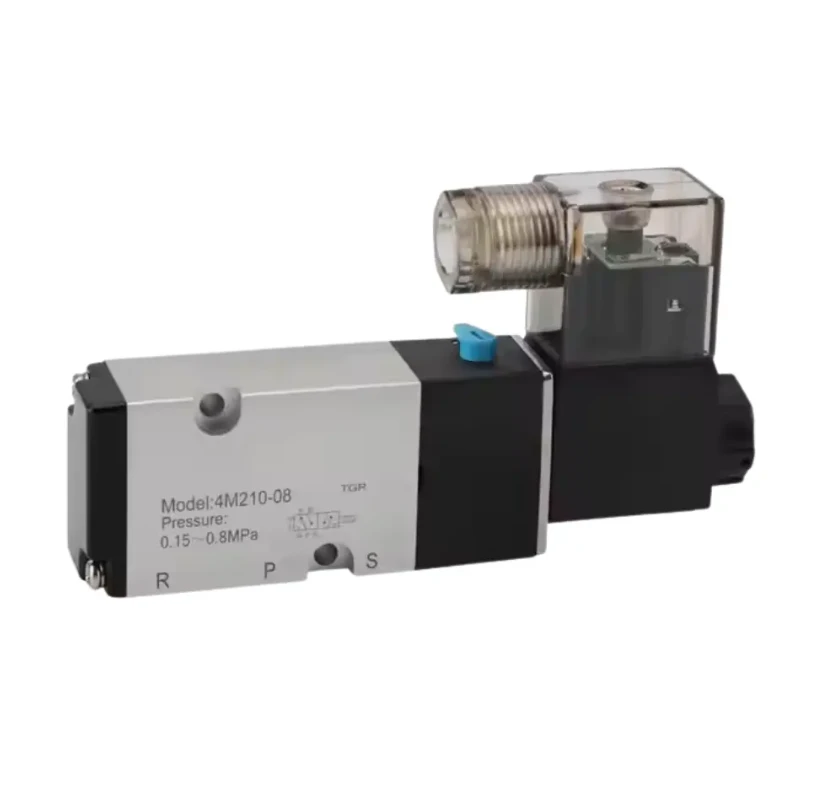

Solenoīda vārsts ir pneimatiskās sistēmas serdes vadības elements, kas kontrolē saspiestā gaisa plūsmas virzienu un ieslēgšanu caur elektrisko signālu, lai vadītu pneimatiskā izpildmehānisma lineāru vai rotējošu kustību (piemēram, cilindru un vārstu). Tās būtība ir pneimatiskā izpildmehānisma "elektroniskais vadības slēdzis", lai realizētu precīzu automatizācijas sistēmas darbības kontroli.
Sadarbības darba princips
Kontroles saite:
PLC/kontrolieris → Solenoīda vārsta elektriskais signāls → saspiesta gaisa kanāla komutācija → Pneimatiskā izpildmehānisma darbība (ieslēgta/izslēgta/pielāgota).
Tipisks process:
Solenoīda vārsts iegūst jaudu, slēdz gāzes ceļu un saspiestais gaiss nonāk pievada kamerā;
Spiediens nospiež virzuļa/diafragmu, kā rezultātā rodas mehānisks pārvietojums;
Pēc strāvas padeves pārtraukuma solenoīda vārsts tiek atiestatīts, gāze tiek izvadīta, un izpildmehānisms atgriežas sākotnējā stāvoklī (atsperes atgriešanās vai reversa gāzes padeve).
Pamata struktūras dizains
Solenoīda vārsta sekcija
Vārsta ķermeņa tips:
Divas pozīcijas tee (2/3): vadības vienas darbības cilindrs (viena ieplūdes + izplūdes gāze).
Divu pozīciju pieci virzieni (2/5): kontroles divkāršās darbības cilindri (dubultā ieplūde + dubultā izplūdes gāze).
Braukšanas režīms:
Tieša darbība: maza plūsma tieša piedziņa (ātra reakcija, piemērota augstfrekvences darbībai).
Pilota darbība: gaisa spiediena palāta pārslēgšana (liela plūsma, augstspiediena scenāriji).
Īpašais dizains:
Sprādziena necaurlaidīgas spoles (ATEX sertificētas) uzliesmojošai videi;
Mazjaudas patēriņš (0. 5W ~ 1W), lai pagarinātu akumulatora darbības laiku;
Manuāla avārijas poga (strāvas padeves pārtraukuma gadījumā var piespiest mainīt gāzes ceļu).
Saskaņošana ar pievadu
Saskarnes standarts: atbilst ISO 15407 vai NFPA specifikācijām, lai nodrošinātu ātru gāzes savienojumu.
Plūsmas saskaņošana: vārsta CV vērtībai jāatbilst izpildmehānisma ātruma prasībām.
Atlases un apkopes punkti
Atlases atslēga
Izpildmehānisma tips: vienas darbības (nepieciešama atspere) vai dubultā darbība (dubultā gāzes ceļa kontrole);
Darbības frekvence: augstfrekvences ainās atlasiet tiešās darbības solenoīda vārstu;
Vides prasības: sprādziena izturība, pretkorozija, temperatūras pielāgošanās ({-30 grāds ~ 80 grāds);
Enerģijas taupīšanas prasības: zema enerģijas patēriņš vai impulsa turēšana, lai samazinātu enerģijas patēriņu.
Kopīgas kļūdas un risinājumi
Spoles apdegums: pārbaudiet sprieguma stabilitāti, lai izvairītos no pārslodzes;
SPOOL iestrēdzis: regulāri notīriet gaisa avotu (pievienojiet filtru), izmantojiet sausu gaisu;
Gaisa noplūde: nomainiet blīvējuma gredzenu (NBR/FKM materiāls), pārbaudiet vārsta korpusa nodilumu.
Apkopes ieteikums
Ikmēneša pārbaudes solenoīda vārsta reakcijas jutība;
Ceturkšņa tīrīšanas gāze caur filtru;
Nomainiet neaizsargātos blīvējumus katru gadu.
