pamata struktūra
Elektriskās pārveidošanas modulis
I/P pārveidotājs: strāvas signāls tiek lineāri pārveidots par spiediena signālu (piemēram, analogo pozicionētāju).
Mikroprocesors: inteliģenta lokatora kodols, integrēta algoritma apstrāde, pašdiagnozes funkcija.
Pneimatiskā pastiprinātāja modulis
Pneimatiskais relejs: pastiprina gaisa spiediena signālu, lai nodrošinātu pietiekamu vilci lieliem vārstiem.
Atgriezeniskās saites mehānisms
Mehāniskā savienojošā stienis: savieno kātu ar pozicionētāju, lai pārraidītu nobīdes signālu.
Bezkontakta sensori: piemēram, nevēlēšanās sensori, samazina mehānisko nodilumu.
Cilvēka un mašīnas mijiedarbības saskarne
LCD displejs: displeja vārsta atvēršana, kļūdas kods utt.
Darbības poga: izmanto vietējai kalibrēšanai vai parametru iestatīšanai.

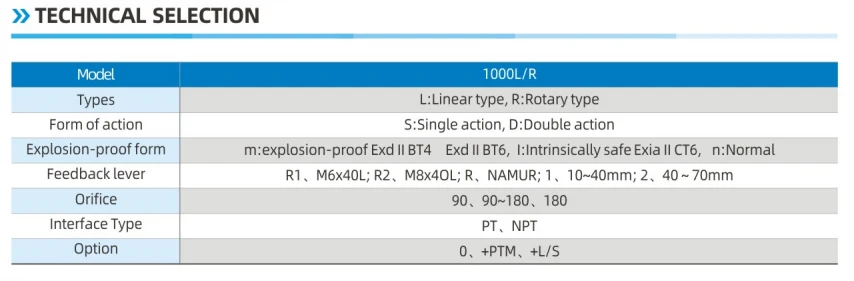

atlases punkti
Signālu saskaņošana
Ievades signāla tips: 4-20 Ma, 0-10 V, Fieldbus protokols.
Izvades gaisa avota spiediens: parasti 0. 14-0. 7MPA, jāatbilst izpildmehānisma vajadzībām.
Vārsta īpašība
Vilces prasības: saskaņā ar vārsta lielumu (piemēram, DN300 vai vairāk ir nepieciešams augsts vilces pozicionētājs).
Insulta tips: taisns insults (piemēram, globusa vārsts) pret leņķa gājienu (piemēram, lodīšu vārsts, tauriņa vārsts).
Īpašās vajadzības
Prasības pret sprādzieniem: ATEX vai IECEX sertifikācija ir nepieciešama naftas ķīmijas rūpniecībai.
Aizsardzības līmenis: IP67 vai jaunāks āra lietojumprogrammām.
Sadalītais dizains: augstas temperatūras vārsta korpuss ir jānošķir no pozicionējošā korpusa.
Tipiski pielietojuma scenāriji
Eļļas rafinēšanas spiediena samazināšanas vārsts: ātri reaģējiet uz spiediena svārstībām, lai novērstu pārspriegumu.
Elektrostacijas turbīnas ieplūdes kontrole: precīza tvaika plūsmas kontrole, lai tā atbilstu slodzei.
Aseptiskie vārsti farmācijas rūpniecībai: atbilst GMP prasībām tīrībai un precizitātei.
Ūdens apstrādes plūsmas regulēšana: pielāgojieties lielai plūsmai, augstas viskozitātes barotnei.
