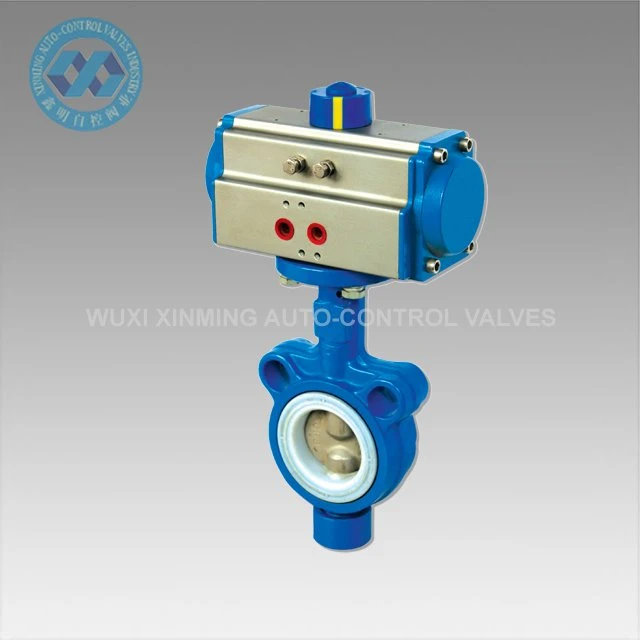

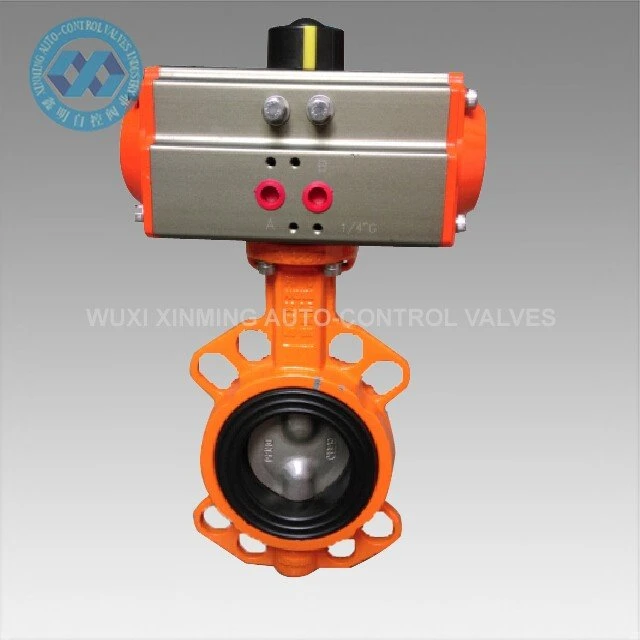

Vafeļu droseļvārstam ir vienkārša struktūra, mazs izmērs, viegls svars, zemas izmaksas, ērta vadība un darbība, liela efektīva cirkulācijas zona, ātra atvēršana un aizvēršana, darbaspēka taupīšana un laba blīvējuma veiktspēja, un tam ir metāla cietā blīvējuma un elastīgā blīvējuma priekšrocības.
Automātiski iedarbināt un apturēt plūsmu ātrāk nekā ar motoru{0}} darbināmiem vārstiem, kas darbojas ar saspiestu gaisu. Gaiss pie izpildmehānisma jākontrolē, izmantojot komplektācijā iekļauto elektrisko vadības vārstu vai manuālo ieslēgšanas/izslēgšanas vārstu. Darbībai vārstiem nav nepieciešams minimāls spiediena kritums starp ieeju un izplūdi.
Izpildmehānisms ir tieši piestiprināts pie vārsta korpusa, lai samazinātu kustību un samazinātu nodilumu. Vizuāls plūsmas indikators izpildmehānisma augšpusē parāda, vai vārsts ir atvērts vai aizvērts. Manuālā ignorēšana ļauj darbināt vārstu strāvas padeves pārtraukumu laikā.
Produkta informācija
| Produkta nosaukums | Vafeļu tauriņu vārsts |
| Zīmola nosaukums | Tiek pieņemti arī XM un OEM |
| Butterfly Valve izmērs | 25-1000 mm |
| Sertifikācija | CE, ATEX, SIL3, ISO9001:2016 |
| Vārsta tips | Tauriņš |
| Lietošanai ar | Ūdens, eļļa, gaiss, dabasgāze, tvaiks, dzeramais ūdens |
| Blīvējuma materiāls | EPDM gumija, NBR, PTFE, metāls{0}}līdz{1}}metāls |
| Specifikācijas Atbilst | API 609 |

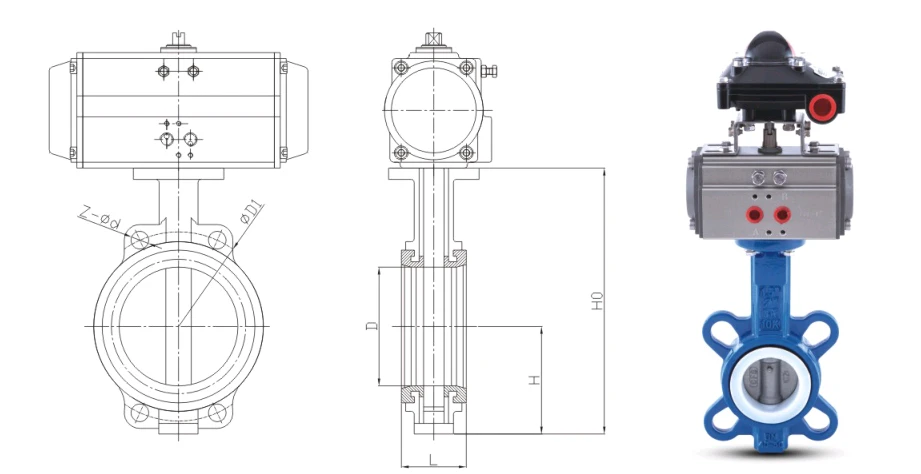

Tehniskais parametrs:
| Nominālais diametrs | D (mm) | D1 (mm) | H (mm) | H0 (mm) | L (mm) | Z-Ød | |
|---|---|---|---|---|---|---|---|
| mm | collu | ||||||
| 50 | 2" | 52.9 | 120 | 80 | 241 | 42 | 4-23 |
| 65 | 2.5" | 65.5 | 136.2 | 89 | 264 | 44.7 | 4-26.5 |
| 80 | 3" | 78.8 | 160 | 95 | 276 | 45.2 | 8-18 |
| 100 | 4" | 104 | 185 | 114 | 314 | 52.1 | 4-24.5 |
| 125 | 5" | 123.3 | 215 | 127 | 340 | 54.4 | 4-23 |
| 150 | 6" | 155.6 | 238 | 139 | 364 | 55.8 | 4-25 |
| 200 | 8" | 202.5 | 295 | 175 | 435 | 60.6 | 4-25/23 |
| 250 | 10" | 250.5 | 357 | 203 | 495 | 65.6 | 4-29 |
| 300 | 12" | 301.6 | 407 | 242 | 579 | 76.5 | 4-29 |
| 350 | 14" | 333.3 | 467 | 267 | 635 | 76.5 | 4-30 |
| 400 | 16" | 389.6 | 515/525 | 309 | 709 | 86.5 | 4-26/30 |
| 450 | 18" | 440.5 | 565/585 | 328 | 750 | 105.5 | 4-26/30 |
| 500 | 20" | 491.6 | 620/650 | 361 | 841 | 131.8 | 4-26/33 |
| 600 | 24" | 592.5 | 725/770 | 459 | 1021 | 152 | 20-30/36 |
| 700 | 28" | 695 | 840 | 520 | 1144 | 163 | 24-30/20-36 |
| 800 | 32" | 794.7 | 950 | 591 | 1263 | 188 | 24-33/39 |
| 900 | 36" | 864.7 | 1050 | 656 | 1376 | 203 | 24-33 |
| 1000 | 40" | 965 | 1160 | 721 | 1521 | 216 | 24-36 |
| Vārstu projektēšana un izgatavošana | Saskaņā ar GB/T12238 standartu | ||||||
| Vārsta atloka izmērs | Saskaņā ar GB/T9113, GB/T17241.6 standartu | ||||||
| Vārsta strukturālais garums | Saskaņā ar GB/T12221 standartu | ||||||
| Vārstu pārbaude un eksperiments | Saskaņā ar GB/T13927 standartu | ||||||
Produkta īpašības:
• Viegls un kompakts: tāda paša kalibra svars ir tikai 1/6 no aizbīdņa vārsta, un uzstādīšanas vieta ir samazināta par 50%
• Divvirzienu burbulis{0}}pakāpes blīvējums: EPDM/NBR/VITON/PTFE elastīgs vārsta ligzda, bez noplūdes (ISO 5208 A līmenis)
• Zems griezes moments: racionalizēta tauriņa plāksne + pašeļļojoša{1}}uzmava, viegli vadāma ar manuāliem, pneimatiskiem un elektriskiem izpildmehānismiem
• Apkope tiešsaistē: vārsta korpuss neietilpst cauruļvadā, un tauriņa plāksni var izvilkt, atskrūvējot četras atloka skrūves demontāžai un montāžai.
• Daudzfunkcionāls: to var pilnībā atvērt un aizvērt, un to var arī precīzi noregulēt diapazonā no 15 grādiem līdz 75 grādiem
Produkta pielietojumi:
• Pilsētas ūdens: neapstrādāts ūdens, tīrs ūdens, kanalizācija, sūkņu stacijas izolācija
• HVAC: centrālā gaisa kondicionēšana, centralizētā apkure, dzesēšanas ūdens cirkulācija
• Pārtika un zāles: CIP/SIP tīrīšanas sistēma, FDA 3A sanitārija pēc izvēles
• Ķīmiskā un naftas ķīmija: vāja skābe un sārmi, šķīdinātājs, pulveris, pneimatiskais transportēšanas cauruļvads
• Enerģija: dzesēšanas tornis, kondensāts, ugunsdzēsības sprinkleru sistēma
Piegādes spēja
Piegādes spēja: 1000 vienības mēnesī, pneimatiskais tauriņvārsts
Iepakošana un piegāde
Iepakojuma detaļas:
1) Ja liels daudzums, saplākšņa korpuss
2) Ja daudzums ir neliels, kartona kārba vai saplākšņa palete
Izbraukšanas osta: Šanhaja, Ķīna
Izpildes laiks:
|
Daudzums (vienības) |
1-50 |
51-1000 |
＞1001 |
|
Apt. Laiks (dienas) |
Preces noliktavā |
30 |
Jāsarunā |
Mūsu pakalpojums
1) 7x24 stundu uzticības tālrunis
2) Stingra kvalitātes kontrole
3) Laba kvalitāte par izdevīgu cenu
4) Lielisks pēc-serviss
5) Tiešsaistes tehniskais atbalsts
6) ātrs piegādes laiks
Izvēles un pasūtīšanas padomi:
Ja barotnē ir daļiņas, kas ir lielākas vai vienādas ar 2 mm, lūdzu, izvēlieties cieto blīvējumu vai dubultu ekscentrisku struktūru.
Ja nepieciešama ugunsdrošība, var izvēlēties grafīta špakteli + SS316L šinu.
Nodrošina elektrisko 24 V/220 V, pneimatisko divkāršās darbības/atsperes atiestatīšanu, gala slēdzi, pozicionētāju pilnu komplektu.
Ja jums ir nepieciešami Wafer Butterfly Valve CAD rasējumi, 3D modeļi vai projekta pielāgošanas risinājumi, lūdzu, sazinieties ar WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD.

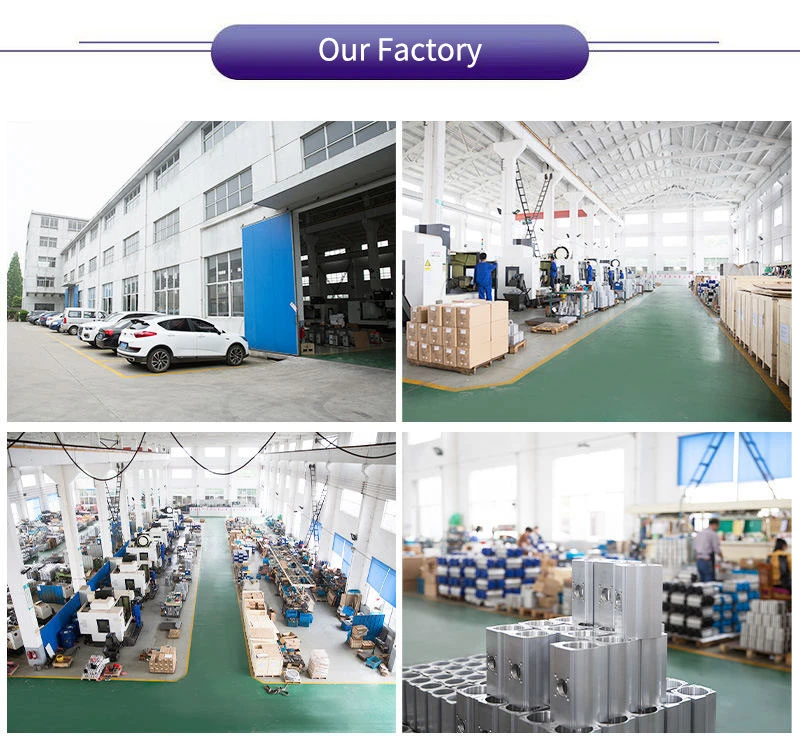

Par mums:
Wuxi Xinming Auto{0}}control Valves Co., Ltd. specializējas ISO9001 sertificētu XM sērijas pneimatisko izpildmehānismu un automātiskās vadības vārstu ražošanā, kas atbilst ISO5211/DIN3337/VDI/VDE-3845/NAMUR standartiem. Pateicoties uzlabotām pētniecības un attīstības iespējām un ražošanas iekārtām, mūsu produkti kalpo dažādām nozarēm, tostarp naftas un gāzes, ķīmiskās rūpniecības un spēkstacijām, kas iemieso mūsu apņemšanos nodrošināt “Tehnoloģijas, pirmkārt, kvalitātes izcilību”, izmantojot novatoriskus risinājumus un uzticamu veiktspēju.
