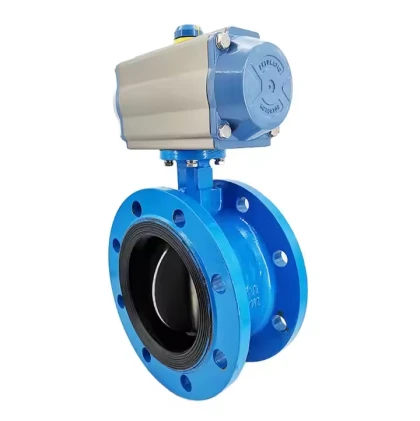

Dubultā ekscentriskā atloka tauriņvārsta tehniskās specifikācijas
Dizaina evolūcija
Šajā uzlabotajā vārstu konstrukcijā ir ietverta divu{0}}asu nobīdes ģeometrija, lai ievērojami uzlabotu veiktspēju, pārsniedzot parastos droseļvārstus. Novatoriskā konfigurācija nodrošina:
Darba griezes momenta samazinājums par 60-80%.
Pagarināti apkopes intervāli (3-5x standarta vārsta kalpošanas laiks)
Uzticama veiktspēja ekstremālos apstākļos (600 grādi /PN40)
Inženierzinātņu priekšrocības
Nobīdes ģeometrija
Primārā nobīde: vārsta kāts ir pārvietots no diska centra, radot mehāniskas priekšrocības
Sekundārā nobīde: 5-15 grādu kāta slīpums, kas nodrošina sākotnējo rotāciju bez berzes
Atloku integrācija
Standartizētas atloku virsmas (ANSI/GB/JIS)
Skrūvju savienojums ar spiediena{0}}adaptīvām blīvēm:
Augsta-temp.: spirālveida-metāls/grafīts
Kodīgs materiāls: PTFE{0}}iekapsulēts
Blīvēšanas tehnoloģija
Cietā blīvējuma opcija:
Diska mala: Stellite 6 pārklājums (HRC 58-62)
Sēdeklis: 316L + elastīga grafīta matrica
Mīkstā blīvējuma opcija:
EPDM/PTFE farmācijas/pārtikas lietojumiem
Bubble{0}}stingra slēgšana (ANSI VI klase)
Veiktspējas apstiprināšana
100 000 ciklu izturības pārbaude (MSS SP-67)
Difūzās emisijas<50ppm (ISO 15848-1)
Ugunsdrošības{0}}sertifikāts (API 607/ISO 10497)
Tipiskas pakalpojumu lietojumprogrammas
Elektrostacijas SO₂ skrubera izolācija
Aizkavētas koksēšanas iekārtas dzesēšanas sistēmas
Domnas gāzes reģenerācijas ķēdes
SDG termināļa avārijas izslēgšanas līnijas
Salīdzinošās priekšrocības
| Funkcija | Standarta vārsts | Dubults ekscentrisks |
|---|---|---|
| Griezes momenta prasība | 100% | 40-60% |
| Apkopes cikls | Gada | 3-5 gadi |
| Temperatūras diapazons | -20-300 grādi | -196-600 grādi |
Dizaina uzticamība izriet no galīgo elementu analīzes{0}}optimizētās sprieguma sadalījuma un patentētās virsmas sacietēšanas apstrādes. Izvēles viedā pozicionētāja integrācija pieejama Industry 4.0 lietojumprogrammām.
