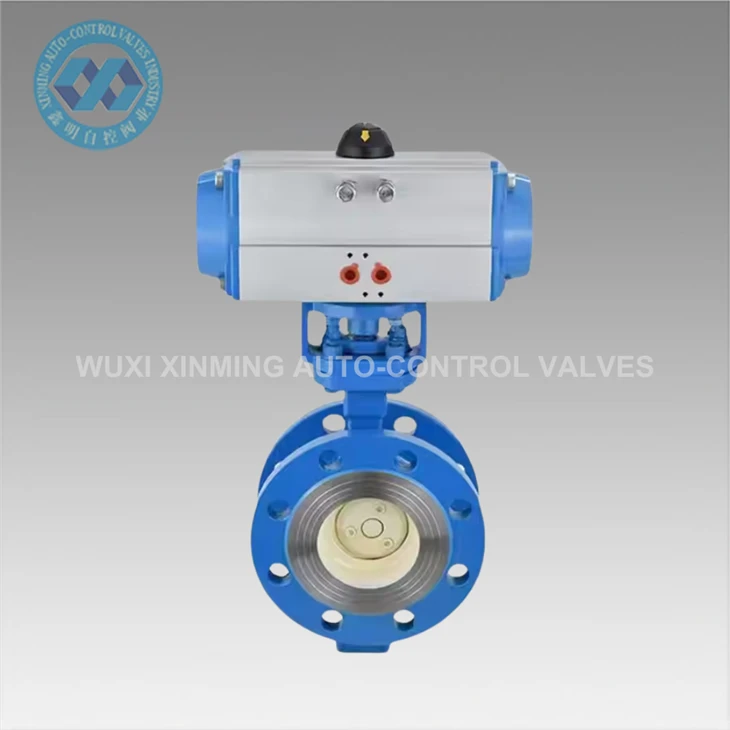

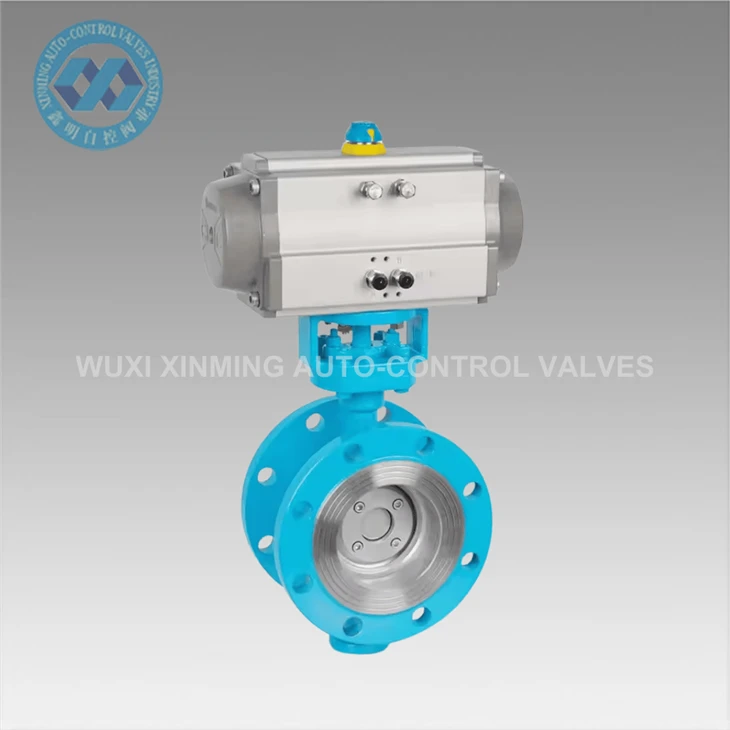

Pneimatiskais droseļvārsts ar atloku pieder pie noteikta veida pneimatiskā droseļvārsta. Tā vārsta korpusam ir atloki abos galos. Šie atloki ir piestiprināti pie cauruļu atlokiem, izmantojot skrūves. Šis dizains nodrošina to ar izcilu blīvējuma veiktspēju un augsta spiediena - nestspēju. Rezultātā tas tiek plaši izmantots rūpnieciskās cauruļvadu sistēmās, kur ir vidējs - līdz - augsts spiediens, liels cauruļu diametrs vai stingras blīvēšanas prasības.
Galvenās funkcijas
Atloka savienojums: vārsta korpusam abos galos ir standarta atloki (piemēram, GB, ANSI, DIN utt.). Tas ir savienots ar cauruļu atlokiem caur skrūvēm, un blīvējuma blīves (gumijas, metāla uztītās blīves) nodrošina saskarnes hermētiskumu. Priekšrocības: tas ir piemērots augsta - spiediena (PN16–PN40) un liela - diametra (DN50–DN2000) scenārijiem. Tas ir izturīgs pret vibrāciju un atslābšanu, un to ir viegli izjaukt un uzturēt.
Pneimatiskais izpildmehānisms: tas ir aprīkots ar vienas - darbības (atsperes atgriešanās) vai dubultās - darbības (divvirzienu - pneimatiskā vadība) cilindru, kam ir liels izejas griezes moments un tas var virzīt vārsta plāksni, lai tā pagrieztos no 0 līdz 90 grādiem. Pēc izvēles var konfigurēt viedo pozicionētāju (piemēram, ar IP67 aizsardzības līmeni), kas atbalsta 4–20 mA signālus vai kopnes komunikāciju (PROFIBUS, HART), lai panāktu precīzu atvēršanas regulēšanu.
Blīvējuma dizains
Mīksts blīvējums: vārstu ligzdas ir izgatavotas no EPDM vai NBR gumijas, kas ir piemērotas normālai - temperatūrai (-20 ~ 120 grādi) un nekodīgiem materiāliem (ūdens, gaiss, eļļas). Noplūdes līmenis sasniedz VI klasi (nulles noplūde).
Cietais blīvējums: izmanto nerūsējošā tērauda + grafīta pārklājumu vai metāla - līdz - metāla blīvējumu, kas var izturēt augstu temperatūru (mazāku par vai vienādu ar 425 grādiem), augstu spiedienu un daļiņu materiālu (piemēram, tvaiku, putekļus).
